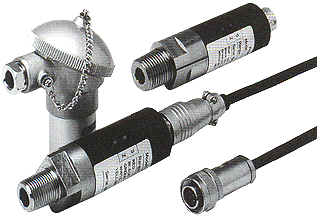

PRESSURE TRANSMITTER
VPRQA (일반형 AMP 내장형)

catalog

FEATURE

1. 중·고압의 가압 또는 연속압 측정에 사용되는 일반급으로 AMP 내장형입니다.
2. 스트레인 게이지를 응용한 센서로서 고장이 적습니다.
3. 케이블 접속부가 Connector로 되어 있어 설치 및 관리가 쉽습니다.

SPECIFICATION

정격용량	1, 2, 5, 10, 20, 35, 50MPa
비직선성	0.8％R.C.
히스테리시스	0.8％R.C.
온도보상범위	-30 ~ 70℃
허용온도범위	-40 ~ 100℃
영점의 온도영향	±0.2％R.C.／10℃
출력의 온도영향	±1％R.C.／10℃
허용과부하	150% R.C
한계과부하	200% R.C
절연저항	100MΩ(DC50V）
접속부재질	SUS630
접속나사	R3/8 또는 G3/8 (100MPa : G1/2 적용, VPRQFA)
허용체결토크	1 ~ 5MPa : 20N·m (10 ~ 50MPa : 40N·m)
최대체결토크	1 ~ 5MPa : 30N·m (10 ~ 50MPa : 60N·m)
입력전원	DC24V（±10％）, DC 12V (±10％) 선택 (단, 센서출력이 0~10V일 때 DC 24V로 할 것)
케이블	Φ6mm shield 2m

형식

VPRQ		-		-			-		C		m
	접속나사		Analog출력		정격용량	케이블 접속형태		전원		케이블 길이

접속 나사

무기입
R3/8

F G3/8

아나로그 출력

출력 응답주파수 허용부하저항 소비전류

A2  1 ~ 5V 500Hz 5kΩ 이상 약 30mA

A3  4 ~ 20mA (4선식) 500Hz DC 24V: 500Ω 이하
DC 12V: 250Ω 이하 약 50mA

A4  0 ~ 5V 500Hz 5kΩ 이상 약 30mA

A5  0 ~ 10V 500Hz 5kΩ 이상 약 30mA

A6  4 ~ 20mA (2선식) 1kHz DC 24V: 500Ω 이하
DC 12V: 250Ω 이하 -

케이블 접속 형태 보호등급 (본체)

무기입 표준콘넥타 IP40 상당

W 방수 콘넥타 IP56 상당

S 케이블 직출 IP54 상당

T 방수단자형 IP55 상당

전원

4  DC 24V (±10％)

5  DC 12V (±10％)
※ 출력 A5 일 때 선택

케이블 길이

2m (표준 사양)

3m

5m

10m

기타

배선 예

DIMENSION

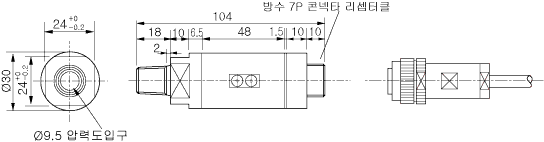

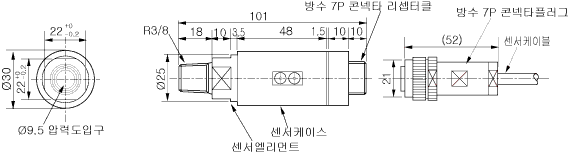

표 준 콘 넥 타 타 입	1 ~ 35MPa

	50MPa

방 수 콘 넥 터 타 입	1 ~ 35MPa

	50MPa

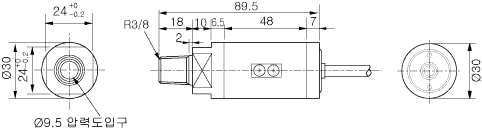

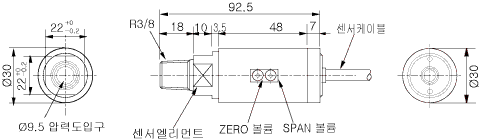

케 이 블 직 결 타 입	1 ~ 35MPa

	50MPa

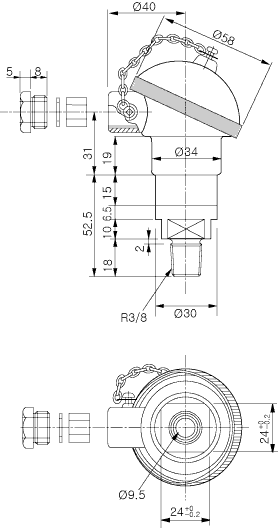

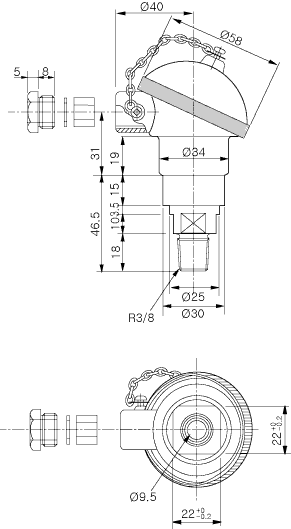

방 수 단 자 형 타 입	1 ~ 35MPa	50MPa

적용 인디게이터

DI-20W
