DIGITAL INDICATOR

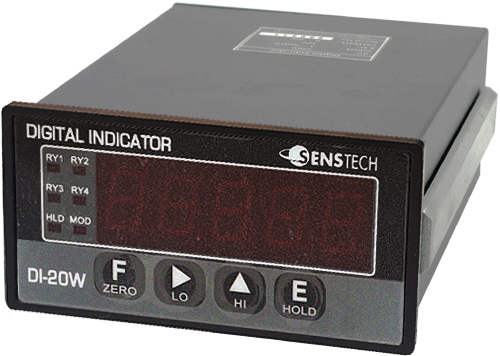

DI-20W

 DESCRIPTION

  본 제품은 증폭기가 필요없는 전압출력형 및 전류출력형 센서류 중 특히 압력과 변위 측정용 센서에 적합한 제품으로서 센서에 정전압 직류 전원을 공급하며, 센서에서 나오는 전압출력신호를 A/D 변환하여 디지털표시, 아날로그 출력, 릴레이출력 등의 기능을 수행하는 것으로서 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.

제품 사양 카타로그 pdf 파일    제품 메뉴얼    제품 도면

catalog | manual | dwg



FEATURE

- 압력, 변위 측정용으로 최적
- 중고속 변환 A/D (100회/초)
- 고분해능 (16bit A/D)
- 고정밀도 (0.02% F.S 이상)와 안정성
- One touch auto zero (Display & Analog out zero)
- 표준기 및 센서 출력값으로 교정
- 시스템 오류 자동 복귀 (Watch dog)

FUNCTION

- Peak & sample hold
- 상한, 하한 비교출력
- NG, OK 판정
- 4 RELAY 접점출력
- Analog out (DAC)


OPTION

- OP-01 : BCD paralle out
- OP-02 : RS232C serial interface
- OP-03 : RS485 Multi drop interface
- OP-05 : 8 step open collector output

SPECIFICATION

 적용센서  압력센서, 저항식 변위센서, 전압전류 출력형 센서
 센서 인가 전압  DC 10V, 24V
 제로 조정 범위  100% F.S (Auto Zero)
 신호 입력 범위  DC 0 ~ 5V, 0 ~ 10V, 4 ~ 20mA
 표시 범위  -19999 ~ +99999
 문자 크기  7 segment LED 14mm

 A/D 변환기

 16 bit 100회/초
 D/A 변환기  12 bit
 영점 변화  0.5μV/℃ 이내
 감도 변화  0.01%/℃ 이내

 전압/전류 출력

 DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항)
 접점용량  AC 250V 5A
 접점수명  500만회 이상
 사용온도 범위  -10℃ ~ 60℃
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 220V 50/60Hz(AC 110V, DC 24V :주문자 요청사항)
 외형 치수  96 × 48 × 128mm
 컷팅 치수  91.5 × 44.5mm
 중량  약 800 g

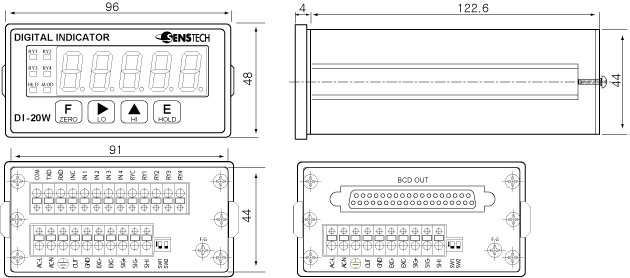

DIMENSION

   - OP-01 : BCD paralle out                                          - OP-05 : 8 step open collector output
