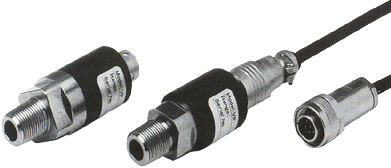

FEATURE

1. 중·고압의 가압 또는 연속압 측정에 사용되는 일반급의 압력센서입니다.
2. 스트레인 게이지를 응용한 센서로서 고장이 적고 응답 속도가 빠릅니다.
3. 케이블 접속부가 Connector로 되어 있어 설치 및 관리가 쉽습니다.

SPECIFICATION

용량	1, 2, 5, 10, 20, 35, 50, 100MPa
정격출력	1.5mV/V ± 10% (1MPa,2MPa : 1.5mV/V)
비직선성	±0.8％R.C.（100MPa : ±1％R.C.）
히스테리시스	±0.8％R.C.（100MPa : ±1％R.C.）
직접인가전류	6V
최대인가전류	15V
입력저항	350 ± 7Ω
출력저항	350 ~ 357Ω
절연저항	1000MΩ 이상 (DC 50V)
온도보상범위	-30 ~ 70℃
사용온도범위	-40 ~ 100℃
허용과부하	150％R.C.
하계과부하	200％R.C.
영점의 온도영향	±0.2％R.C.／10℃ (100MPa : ±1％R.C.／10℃）
출력의 온도영향	±1％R.C.／10℃
허용체결토크	1 ~ 5MPa : 20N·m, 10 ~ 50MPa : 40N·m, 100MPa : 80N·m
최대체결토크	1 ~ 5MPa : 30N·m, 10 ~ 50MPa : 60N·m, 100MPa : 120N·m
접속나사	R3/8 또는 G3/8 (100MPa : G1/2 적용, VPRQF)
접속부재질	SUS630
케이블	Φ6mm shield 2m

형식

접속 나사 무기입 R3/8 F G3/8 (100MPa : G1/2)

케이블 접속 형태 보호등급 (본체) 무기입 표준콘넥타 IP40 상당 W 방수 콘넥타 IP56 상당 S 케이블 직출 IP54 상당

케이블 길이 2m (표준 사양) 3m 5m 10m 기타

DIMENSION

표 준 콘 넥 타 타 입	1 ~ 35MPa
	50MPa
	100MPa

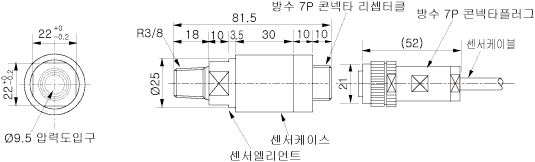

방 수 콘 넥 터 타 입	1 ~ 35MPa

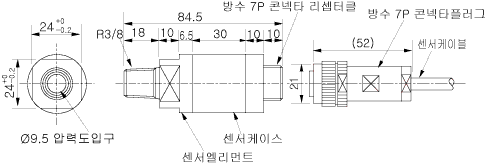

	50MPa

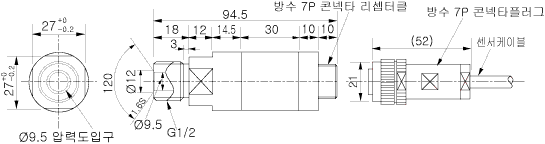

	100MPa

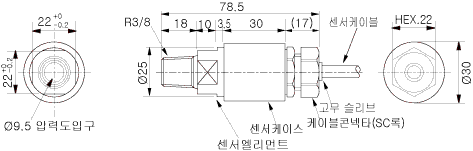

케 이 블 직 결 타 입	1 ~ 35MPa

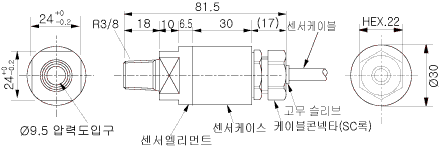

	50MPa

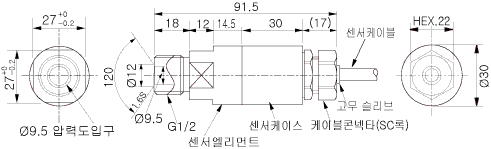

	100MPa

 적용 인디게이터

DI-10W
