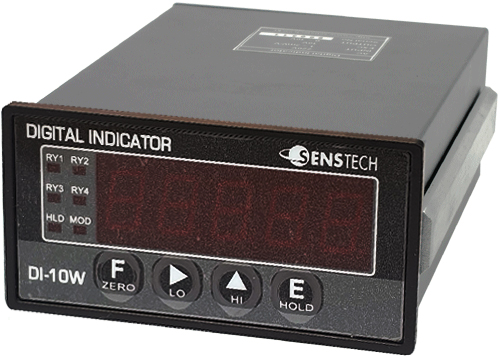

DESCRIPTION   본 제품은 스트레인게이지를 응용하여 물리량을 측정하는 센서류 (하중, 변위, 가속도 , 압력, 토오크 등)와 미소 직류 전압으로 출력되는 센서류의 사용에 적합한 모델로서 디지털 표시, 아날로그 출력, 릴레이 출력 등의 기능을 가진 것으로 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.
	catalog | manual | dwg
FEATURE - 미소전압 출력용센서 (하중, 토오크, 압력) 측정용으로 최적 - 중고속 변환 A/D (200회/초) - 고분해능 (24bit A/D) - 고정밀도 (0.01% F.S 이상)와 안정성 - One touch auto zero (Display & Analog out zero) - 실하중 및 센서 출력값으로 교정 - 시스템 오류 자동 복귀 (Watch dog) FUNCTION - Peak & sample hold - 상한, 하한 비교출력 - NG, OK 판정 - 4 RELAY 접점출력 - Analog out (DAC) - Modbus RTU protocol
OPTION - OP-01 : Paralle BCD output - OP-02 : RS232C serial interface - OP-03 : RS485 Multi drop interface - OP-10 : 전원 DC24V 0.3A - OP-14 : 신호입력 5mV/V - OP-15 : 신호입력 10mV/V SPECIFICATION  적용센서  스트레인게이지식 센서  센서 인가 전압 (로드셀 접속수)  DC 5V (350Ω 4개 접속가능)  제로 조정 범위  100% F.S (Auto Zero)  신호 입력 범위  0.5 ~ 3mV/V  표시범위  -19999 ~ +99999  문자 크기  7 segment  LED 14mm  A/D 변환기  24 bit 200sps  D/A 변환기  16 bit 200Hz  온도특성  ±10ppm/℃  전압/전류 출력  DC 0 ~ 10V or 4 ~ 20mA  접점용량  250VAC/30VDC 3A  접점수명  107회 이상, 정격부하에서 105회 이상  사용온도 범위  -10℃ ~ 50℃  습도  80% RH 이하 (결로 현상이 없을 것)  사용 전원  AC 90 ~ 240V 50/60Hz 8VA  외형 치수  96 × 48 × 128mm  컷팅 치수  91.5 × 44.5mm  중량  약 500 g DIMENSION
