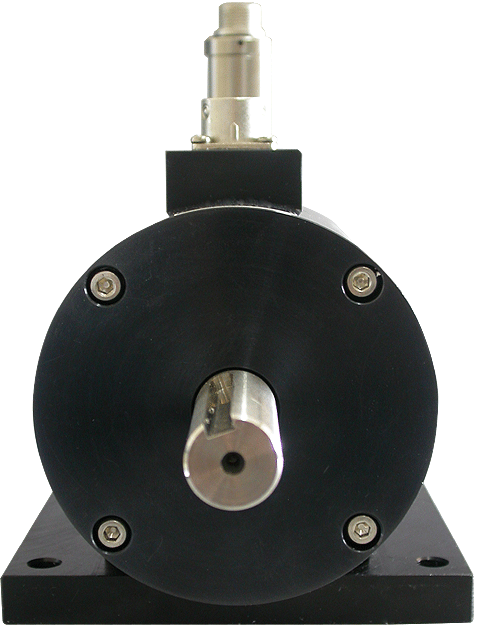

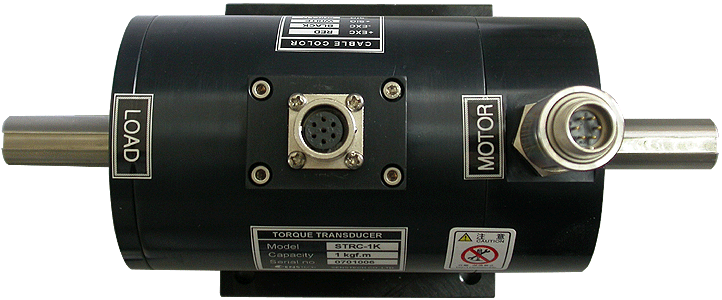

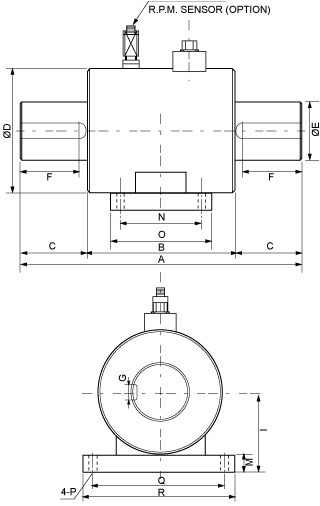

 DIMENSION TABLE (unit : mm)
| Capacity |
A |
B |
C |
ØD |
ØE |
F |
G |
I |
M |
N |
O |
ØP |
Q |
R |
RPM |
| 1kgf-m |
236 |
146 |
45 |
84 |
17 |
40 |
5×5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10,000 |
| 2kgf-m |
236 |
146 |
45 |
84 |
17 |
40 |
5×5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10,000 |
| 5kgf-m |
236 |
146 |
45 |
84 |
17 |
40 |
5×5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10,000 |
| 10kgf-m |
240 |
150 |
45 |
90 |
25 |
40 |
8×7 |
60 |
12 |
83 |
101 |
7 |
97 |
115 |
10,000 |
| 20kgf-m |
240 |
150 |
45 |
90 |
25 |
40 |
8×7 |
60 |
12 |
83 |
101 |
7 |
97 |
115 |
10,000 |
| 50kgf-m |
302 |
162 |
70 |
114 |
45 |
60 |
10×8 |
75 |
15 |
97 |
121 |
9 |
123 |
147 |
8,000 |
| 100kgf-m |
302 |
162 |
70 |
114 |
45 |
60 |
10×8 |
75 |
15 |
97 |
121 |
9 |
123 |
147 |
8,000 |
| 200kgf-m |
336 |
176 |
80 |
148 |
70 |
70 |
18×11 |
95 |
20 |
97 |
121 |
9 |
157 |
181 |
5,000 |
| 500kgf-m |
336 |
176 |
80 |
148 |
70 |
70 |
18×11 |
95 |
20 |
97 |
121 |
9 |
157 |
181 |
5,000 |
| 1000kgf-m |
445 |
185 |
130 |
173 |
90 |
110 |
25×14 |
110 |
20 |
108 |
134 |
11 |
184 |
210 |
3,800 |
| 2000kgf-m |
513 |
193 |
160 |
203 |
110 |
140 |
28×16 |
128 |
23 |
121 |
159 |
13 |
216 |
254 |
3,000 |
※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다. FEATURE

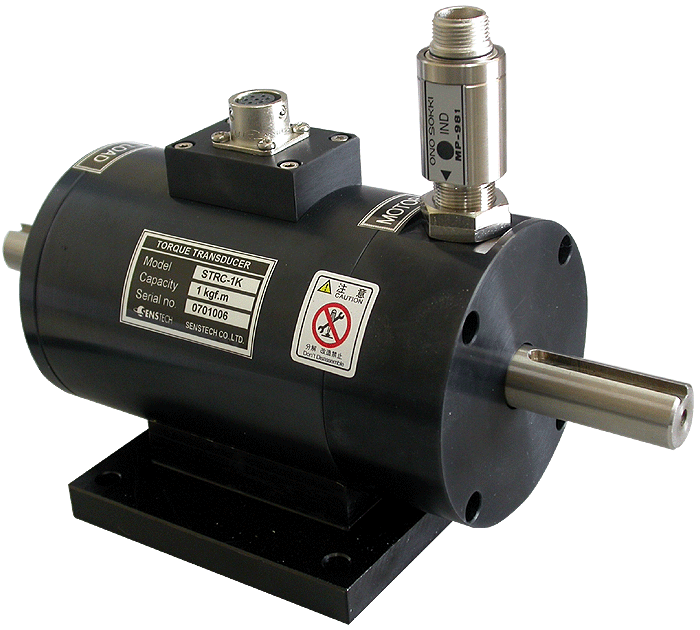

이 모델은 높은 출력과 고정밀을 요하는 항공기 엔진을 포함한 다양한 실험용으로 쓰임.
SPECIFICATION
| Rated capacity |
1,2,5,10,20,50,100,200,500,1000,2000kgf-m |
| Rated output |
1.3mV/V ±1% |
| Nonlinearity |
±0.5% of R.O |
| Hysteresis |
±0.5% of R.O |
| Repeatability |
±0.5% of R.O |
| Exitation recommeneded |
2VAC |
| Temperature operating |
0 ~ 60℃ |
| Temperature effect, on rated output |
0.3% R.O/10℃ |
| Temperature effect, on zero balance |
0.2% Load/10℃ |
| Safe overload |
120% R.C |
| Cable length |
Cable Ø10, 4 core shield 5m |
|
