NON-ROTARY TORQUE TRANSDUCERS

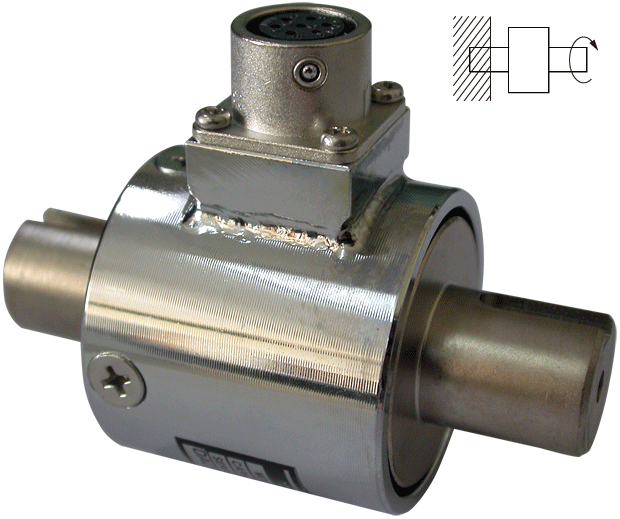

STCN15



제품 사양 카타로그 pdf 파일
catalog



 FEATURE

 Shaft type 비회전형 토크센서
저가이며 , 비교적 고정밀도로 다양한 용량선정 가능하며 설치가 용이합니다 .
자동차 브레이크 테스트에 사용
전기 드라이브 성능 테스트나 , 자동차 부품과 산업적 로봇의 토크 테스트에 적용 .

STCN15

Wiring Information

DIMENSION TABLE (unit : mm)

Capacity A B C ØD E F G
2kgf.cm, 5kgf.cm, 10kgf.cm, 20kgf.cm 75 20 35 34 15 1 8
30kgf.cm, 50kgf.cm 75 20 35 34 15 1 12
1kgf.m, 2kgf.m 82 21 40 40 16 5×5 18
3kgf.m, 5kgf.m 82 21 40 43 16 5×5 18
10kgf.m, 20kgf.m 110 35 40 62 30 10×8 32
50kgf.m, 100kgf.m 155 55 45 84 50 12×8 47

 SPECIFICATION

Rated capacity (R.C) 2, 5, 10, 20, 30, 50kgf.cm, 1, 2, 3, 5, 10, 20, 50, 100kgf.m
Rated output (R.O) 1.5mV/V±1% (2kgf.cm~5kgf.m: 1mV/V)
Nonlinearity 0.3% of R.O.
Hysteresis 0.2% of R.O.
Repeatability 0.1% of R.O.
Temperature range, compensated 0.3% R.O/10℃
Temperature range, safe 0.2% LOAD/10℃
Excitation recommended 10V DC
Safe overload 120% R.C
