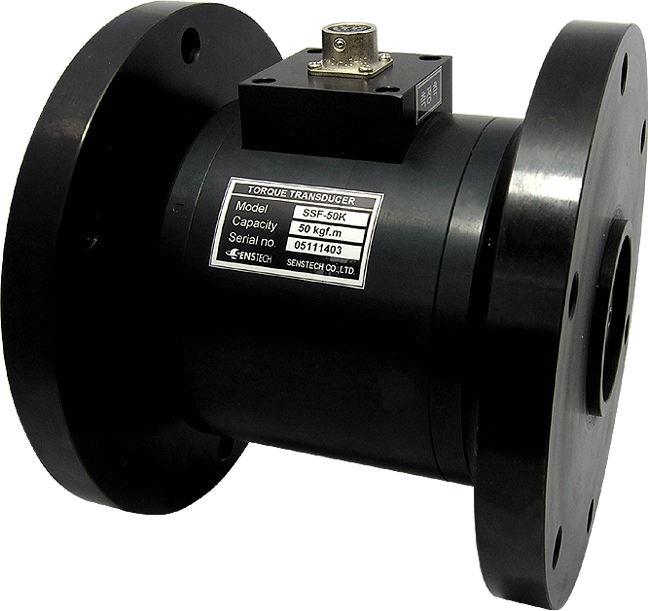

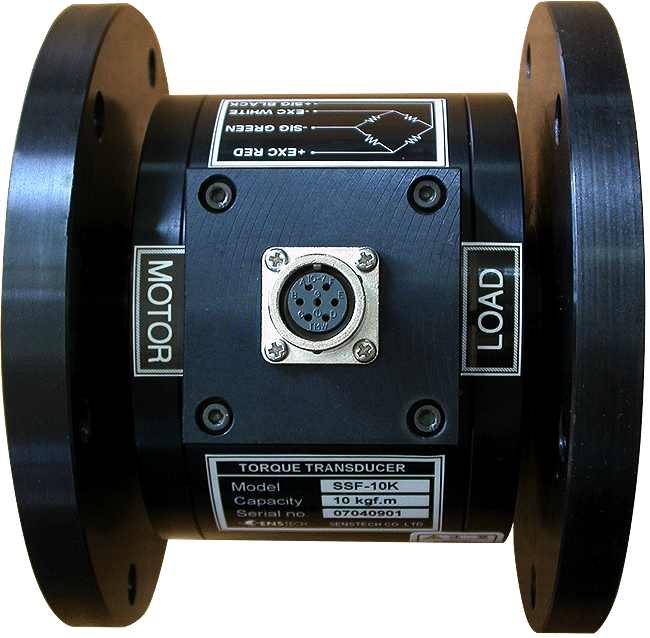

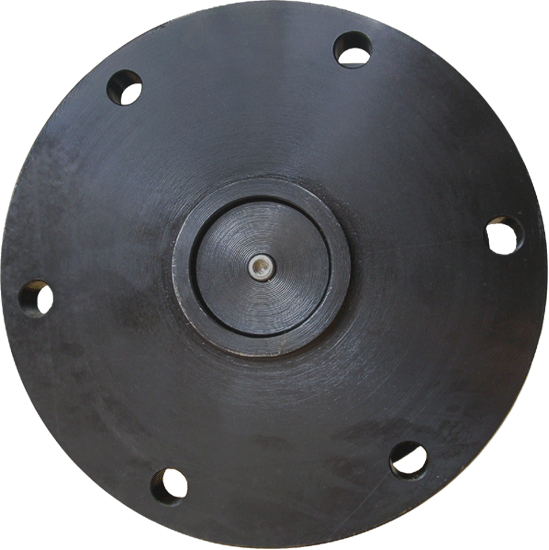

FLANGE TYPE ROTARY TORQUE TRANSDUCERS
SSF

DIMENSION

제품 사양 카타로그 pdf 파일

catalog



DIMENSION TABLE (unit : mm)

Capacity A B C D E F G H I J K L M N
1kgf.m, 2kgf.m 114 89 10 2.5 76 40 20 Ø45h7 115 Ø135 4-Ø9 4-M5×DP10 30 42.5
5kgf.m, 10kgf.m 119 89 12.5 2.5 76 40 20 Ø45h7 120 Ø140 6-Ø9 4-M5×DP10 30 45
20kgf.m,50kgf.m,100kgf.m,200kgf.m 160 118 17.5 3.5 95 55 35 Ø60h7 150 Ø175 6-Ø11 4-M8 30 52.5

※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.

 FEATURE

 - 회전하는 물체의 연속적인 토르크 측정
 - Strain Gauge 방식으로서 브러쉬와 슬립링을 사용하여 정밀도가 높다.
 - Flange type으로서 소형이므로 설치가 간편하다.

 APPLICATION

- Motor의 동력 Test
- 감속기의 부하 Test
- 볼트, 너트 규정 Torque 체결장치
- 클러치, 브레이크 Test
- 클러치,변속기, 브레이크의 특성 Test

SPECIFICATION

 Rated capacity  1kgf ~ 200kgf-m
 Rated output  1.5mV/V ±1%
 Nonlinearity  0.1% of R.O
 Hysteresis  0.1% of R.O
 Repeatability  0.1% of R.O
 Terminal resistance input  350±3.5Ω
 Terminal resistance output  350±3.5Ω
 Insulation resistance  200MΩ
 Temperature range compensated  0.3% R.O/10℃
 Temperature range safe  0.2% Load/10℃
 Exitation recommeneded  10V DC
 Safe overload  150% R.C
