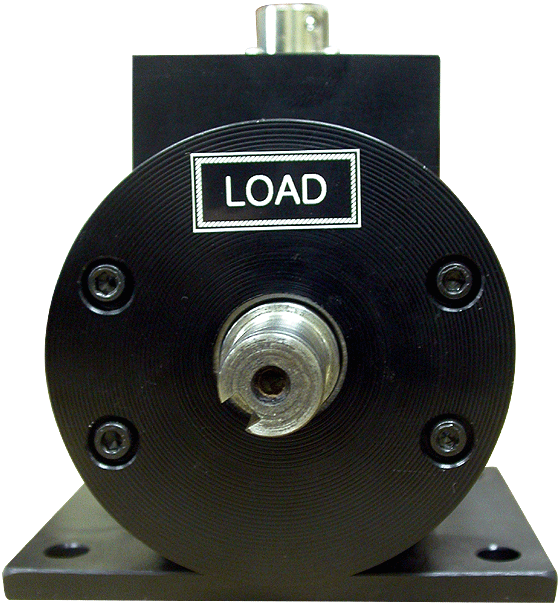

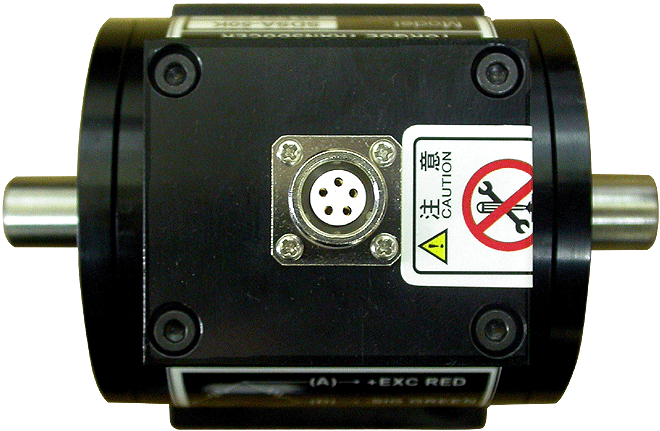

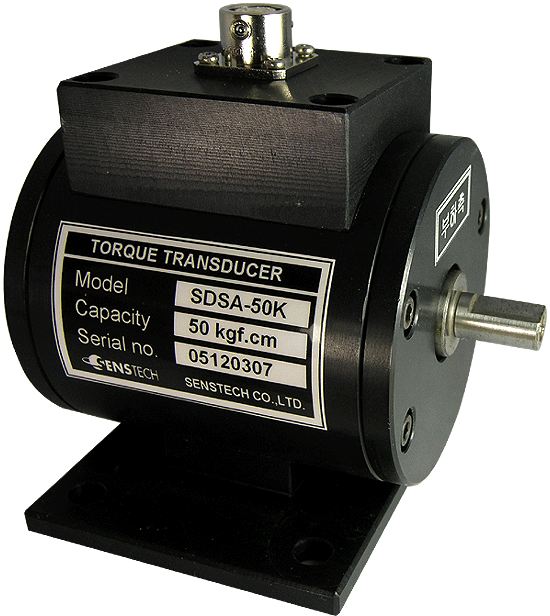

SHAFT TYPE TORQUE TRANSDUCERS
SDSA



 FEATURE

 - Slip ring type의 miniature torque transducers
 - 작은 용량에 높은 R.P.M. 및 높은 정밀도를 요구하는 곳에 적합
 - 설치공간이 적은 곳에도 적합

제품 사양 카타로그 pdf 파일
catalog


SPECIFICATION

 Rated capacity  5kgf ~ 100kgf-cm
 Rated output  1mV/V
 Nonlinearity  0.3% of R.O
 Hysteresis  0.2% of R.O
 Repeatability  0.3% of R.O
 Terminal resistance input  350±5Ω
 Terminal resistance output  350±3Ω
 Insulation resistance  2000MΩ
 Temperature range compensated  -10 ~ 60℃
 Temperature range safe  -20 ~ 70℃
 Temperature effect, on zero balance  0.05% R.O/10℃
 Temperature effect, on rated output  0.5% Load/10℃
 Exitation recommeneded  10V DC
 Safe overload  150% R.C
 Cable  ø5 Shield 3m
 R.P.M  3000 rpm

DIMENSION



DIMENSION TABLE (unit : mm)

Capacity A øB C øD E F G H I J K L ØM N
5,10,20,30kgf-cm 100 60 68 8 58 16 12 1 - 35 63 78 6 43
50,100kgf-cm 100 60 68 12 58 16 12 - 4 35 63 78 6 43

※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.
