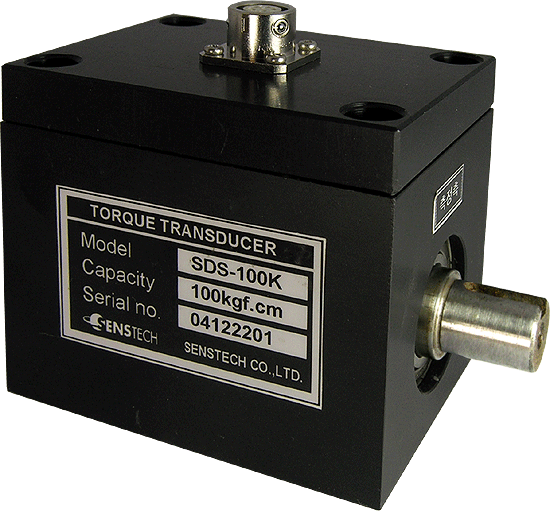

SHAFT TYPE TORQUE TRANSDUCERS
SDS



 FEATURE

 - Slip ring type의 miniature torque transducers
 - 작은 용량에 높은 R.P.M. 및 높은 정밀도를 요구하는 곳에 적합
 - 설치공간이 적은 곳에도 적합

제품 사양 카타로그 pdf 파일

catalog


SPECIFICATION

Rated capacity 5kgf ~ 100kgf-cm
Rated output 1mV/V
Nonlinearity 0.5% of R.O
Hysteresis 0.5% of R.O
Repeatability 0.5% of R.O
Terminal resistance input 350±3.5Ω
Terminal resistance output 350±3.5Ω
Insulation resistance 2000MΩ
Temperature range compensated 0.5% R.O/10℃
Temperature range safe 0.4% Load/10℃
Exitation recommeneded 10V DC
Safe overload 150% R.C
Cable ø5 Shield 3m
Maximum R.P.M 3000 rpm

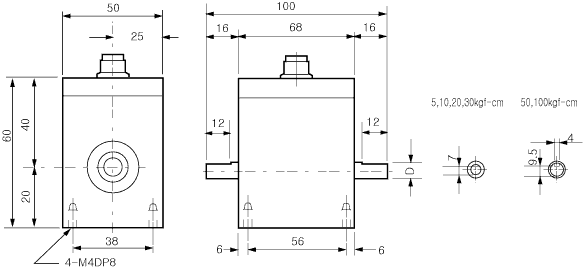

DIMENSION



DIMENSION TABLE (unit : mm)

Capacity D
5,10,20,30kgf-cm ø8 h6
50,100kgf-cm ø12 h6

※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.
