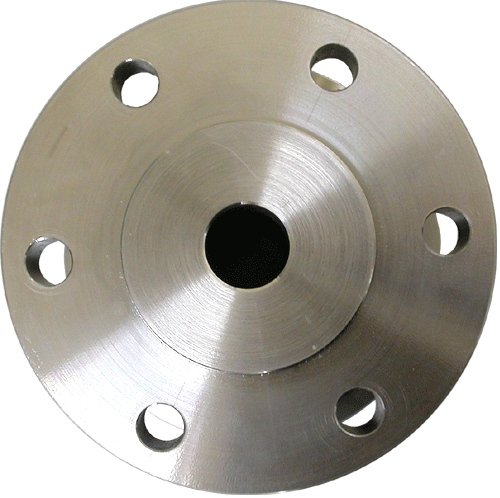

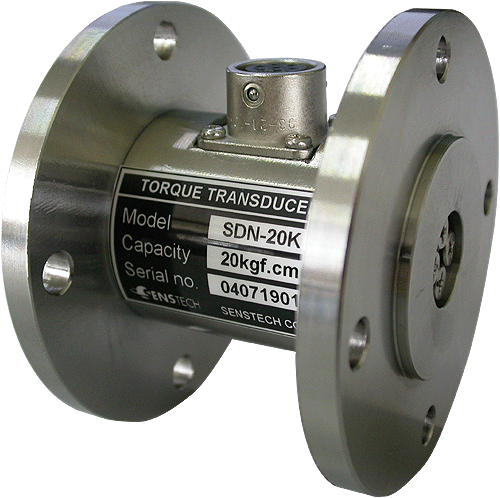

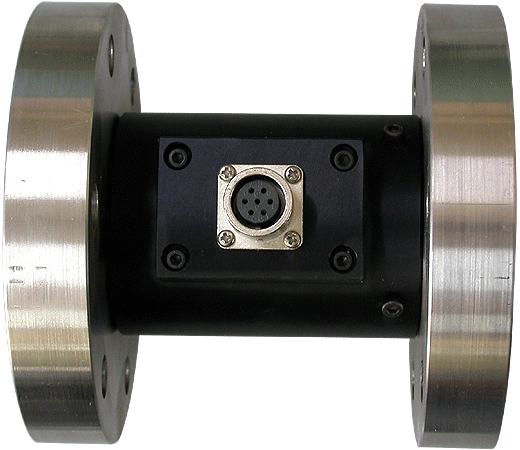

FLANGE TYPE TORQUE TRANSDUCERS
SDN

 FEATURE

 - 비회전형 torque transducers
 - Strain gauge 방식으로 정밀도가 높다.

제품 사양 카타로그 pdf 파일

catalog


SPECIFICATION

 Rated capacity  2kgf.cm ~ 100kgf-m
 Rated output  1.0mV/V ±1%
 Nonlinearity  0.2% of R.O
 Hysteresis  0.2% of R.O
 Repeatability  0.2% of R.O
 Terminal resistance input  350±3.5Ω
 Terminal resistance output  350±3.5Ω
 Insulation resistance  2000MΩ
 Temperature range compensated  0.01% R.O/10℃
 Temperature range safe  0.01% Load/10℃
 Exitation recommeneded  10V DC
 Safe overload  150% R.C
 Cable  ø7 Shield 3m

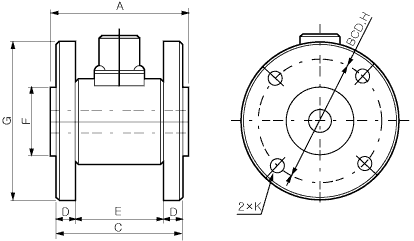

DIMENSION



DIMENSION TABLE (unit : mm)

Capacity A C D E ØF ØG ØH ØK
2,3,5kgf-cm 61 57 6 45 35h7 74 60 4-6.5
10,20,50kgf-cm 61 57 6 45 40h7 79 65 4-6.5
1,2kgf-m 70 66 8 50 40h7 84 70 6-6.5
5,10kgf-m 80 74 12 50 50h7 94 75 4-9
20kgf-m 86 80 15 50 50h7 98 78 4-11
50kgf-m 126 120 20 80 60h7 118 95 6-11
100kgf-m 136 130 20 90 70h7 125 100 6-13

※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.
