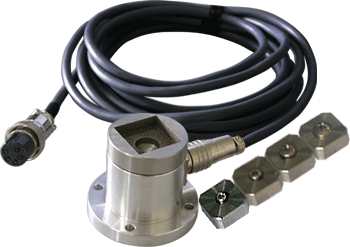

전동 드라이버 교정기
SDC

제품 사양 카타로그 pdf 파일

catalog

 FEATURE

 1. 전동 드라이버 및 자동라인의 체결 Torque Check에 적합한 구조입니다.
 2. 검출기 Base를 적당한 곳에 고정시키고 필요시 수시로 측정 가능하게 구성되어 있습니다.
 3. 당사의 HDI-10 모델과 같이 휴대용으로 사용하여, 상한·하한 설정이 가능하고, 비교판정을 할 수 있으며, 판정 출력 신호를 램프 점등(LED)과 부져(Buzz)를 울릴 수 있습니다.
 4. 피크홀드(Peak Hold=최대치 표시기능)기능이 있어 전동 드라이버의 최대 토오크를 측정할 수 있습니다.
    (기타 HDI-10을 참고 바랍니다.)

SPECIFICATION

 Rated capacity  10, 30, 50, 100kgf-cm
 Aplication Bolt  M2.5, M3, M4, M5
 Rated output  1.0mV/V
 Nonlinearity  0.3% of R.O
 Hysteresis  0.2% of R.O
 Repeatability  0.3% of R.O
 Temperature range compensated  -10 ~ 60℃
 Exitation recommeneded  5 ~ 12V DC
 Safe overload  150% R.C
 Cable  7P TAJIMI Connector, ø7 Shield 3m



DIMENSION (unit : mm)
