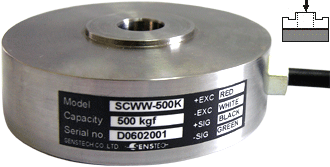

SLIM HOLLOW TYPE LOAD CELLS
SCWW

제품 사양 카타로그 pdf 파일
catalog

 FEATURE

 초경량 슬림형로드셀입니다.
 가운데 구멍으로 쉬운 설치가 가능하며, 범용 측정을 위해서 고안되어 건설현장에 있는 조절장치를 지지하고 있는 방화벽 압력과 터널 지지용으로 쓰입니다.

50kgf ~200tf

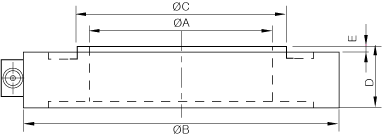

DIMENSION TABLE (unit : mm)

Capacity øA B øC D E
50kgf 10 55 22 15 2
100kgf 10 55 22 15 2
200kgf 10 55 22 15 2
500kgf 10 55 22 15 2
1tf 12 68 28 20 2
2tf 12 68 28 20 2
3tf 12 68 28 20 2
5tf 12 68 28 20 2
10tf 50 148 80 37 5
20tf 70 155 99 43 5
30tf 70 155 99 43 5
50tf 70 155 99 43 5
100tf 110 198 129 43 5
150tf 165 278 200 50 8
200tf 170 308 212 65 10

 SPECIFICATION

Rated capacity (R.C) 50,100,200,500kgf, 1,2,3,5,10,20,30,50,100,150,200tf
Rated output (R.O) 1.5mV/V ±0.4%
Nonlinearity 1% R.O.
Hysteresis 0.5% R.O.
Repeatability 0.5% R.O.
Zero balance ±1% R.O
Terminal resistance input 700 ±10Ω
Terminal resistance output 700 ±5Ω
Insulation resistance bridge/case 2000MΩ
Temperature range, compensated -10 ~ 50℃
Temperature effect, on zero balance 0.1% R.O./10℃
Temperature effect, on rated output 0.05% LOAD/10℃
Excitation recommended 10V
Safe overload 150%
Cable length ø7mm 4core, 5m
