 DIMENSION TABLE (unit : mm)
| Capacity |
A |
øB |
C |
øD |
E |
F |
I |
J |
K |
L |
M |
N |
Q |
P |
CAD |
| 1kgf-m |
190 |
110 |
105 |
20 |
80 |
60 |
70 |
10 |
120 |
100 |
35 |
5 |
9 |
40 |
 |
| 2kgf-m |
190 |
110 |
105 |
20 |
80 |
60 |
70 |
10 |
120 |
100 |
35 |
5 |
9 |
40 |
|
| 5kgf-m |
205 |
110 |
115 |
23 |
90 |
70 |
70 |
10 |
120 |
100 |
36 |
7 |
9 |
42.5 |
|
| 10kgf-m |
205 |
110 |
115 |
23 |
90 |
70 |
70 |
10 |
120 |
100 |
36 |
7 |
9 |
42.5 |
|
| 20kgf-m |
265 |
120 |
128 |
38 |
100 |
80 |
75 |
10 |
130 |
110 |
56 |
10 |
9 |
67 |
|
| 50kgf-m |
265 |
120 |
128 |
38 |
100 |
80 |
75 |
10 |
130 |
110 |
56 |
10 |
9 |
67 |
|
| 100kgf-m |
339 |
140 |
139 |
63 |
105 |
80 |
90 |
15 |
160 |
135 |
87 |
18 |
11 |
99 |
|
| 200kgf-m |
339 |
140 |
139 |
63 |
105 |
80 |
90 |
15 |
160 |
135 |
87 |
18 |
11 |
99 |
|
| 300kgf-m |
385 |
140 |
139 |
63 |
105 |
80 |
90 |
15 |
160 |
135 |
110 |
18 |
11 |
122 |
|
※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다. FEATURE

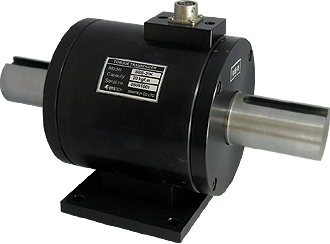

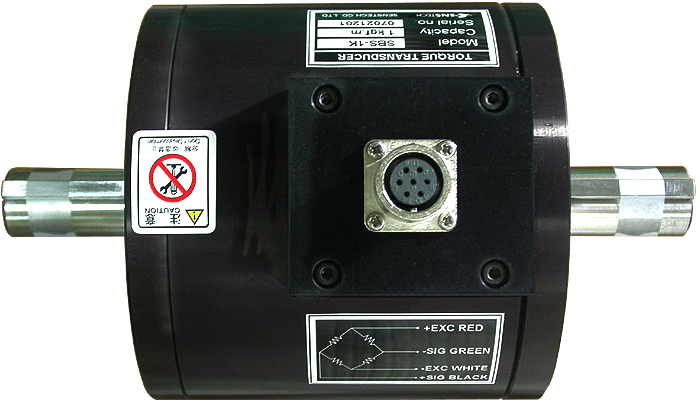

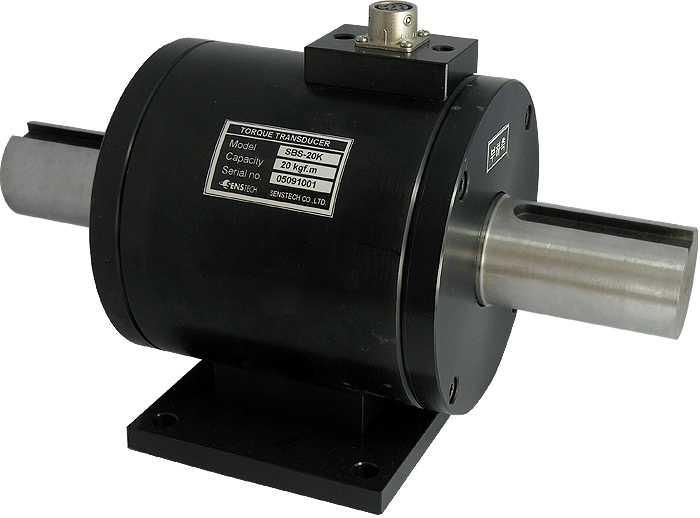

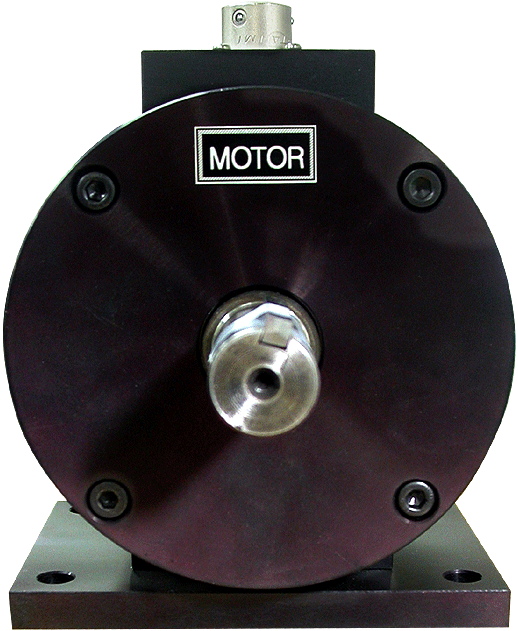

- 회전하는 물체의 연속적인 토르크 측정
- Strain Gauge 방식으로서 브러쉬와 슬립링을 사용하여 정밀도가 높다.
APPLICATION
- Motor의 동력 Test
- 감속기의 부하 Test
- 볼트, 너트 규정 Torque 체결장치
- 클러치, 브레이크 Test
- 클러치,변속기, 브레이크의 특성 Test
SPECIFICATION
| Rated capacity |
1kgf ~ 300kgf-m |
| Rated output |
1.5mV/V ±1% |
| Nonlinearity |
0.1% of R.O |
| Hysteresis |
0.1% of R.O |
| Repeatability |
0.1% of R.O |
| Terminal resistance input |
350±3.5Ω |
| Terminal resistance output |
350 ±3.5Ω |
| Insulation resistance |
200MΩ |
| Temperature range compensated |
0.3% R.O/10℃ |
| Temperature range safe |
0.2% Load/10℃ |
| Exitation recommeneded |
10V DC |
| Safe overload |
150% R.C |
|
