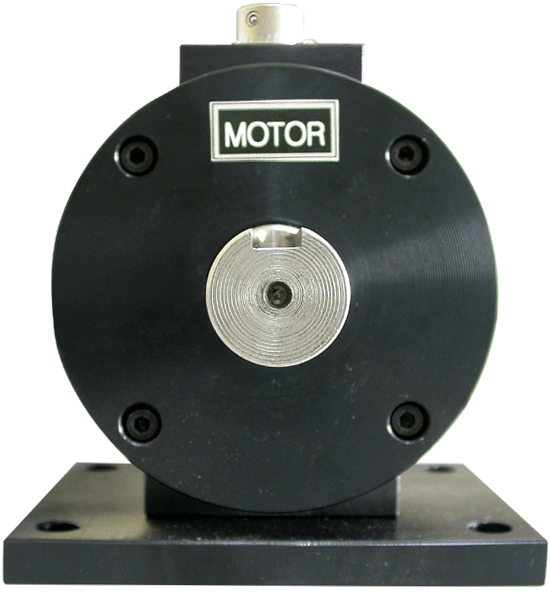

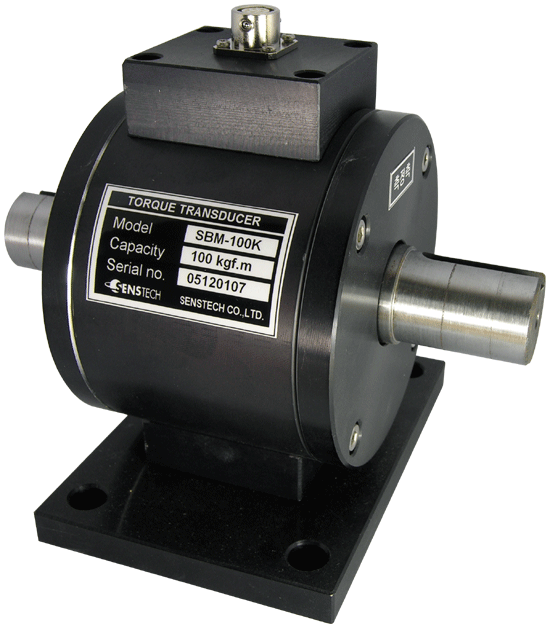

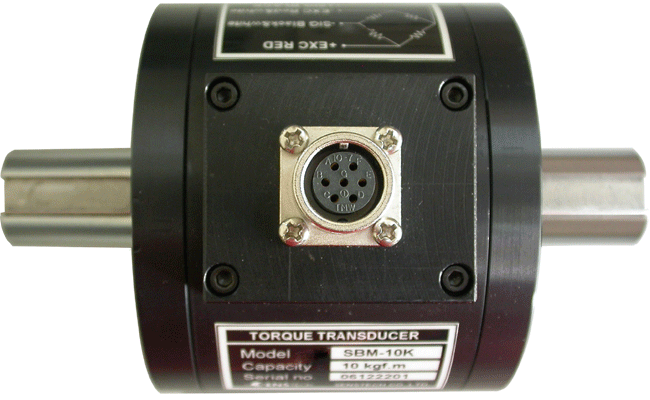

SHAFT TYPE TORQUE TRANSDUCERS
SBM

제품 사양 카타로그 pdf 파일
catalog

DIMENSION



DIMENSION TABLE (unit : mm)

Capacity A øB

C

øD

E

F

I

J

K

L

M

N

Q

P

1,2kgf-m 140 89 76 20 80 60 59.5 10 110 90 25.5 6 9 32
5,10kgf-m 145 89 76 23 80 60 59.5 10 110 90 28 8 9 34.5
20,50kgf-m 193 110 88 38 90 70 70 10 120 100 45 10 9 52.5
100,200kgf-m 255 118 95 52 100 80 78 13 135 115 70 16 11 80

※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.

 FEATURE

 - 회전하는 물체의 연속적인 토르크 측정
 - Strain Gauge 방식으로서 브러쉬와 슬립링을 사용하여 정밀도가 높다.



 APPLICATION

- Motor의 동력 Test
- 감속기의 부하 Test
- 볼트, 너트 규정 Torque 체결장치
- 클러치, 브레이크 Test
- 클러치,변속기, 브레이크의 특성 Test



SPECIFICATION

 Rated capacity  1kgf ~ 200kgf-m
 Rated output  1.5mV/V ±1%
 Nonlinearity  0.1% of R.O
 Hysteresis  0.1% of R.O
 Repeatability  0.1% of R.O
 Terminal resistance input  350±3.5Ω
 Terminal resistance output  350±3.5Ω
 Insulation resistance  200MΩ
 Temperature range compensated  0.3% R.O/10℃
 Temperature range safe  0.2% Load/10℃
 Exitation recommeneded  10V DC
 Safe overload  150% R.C
