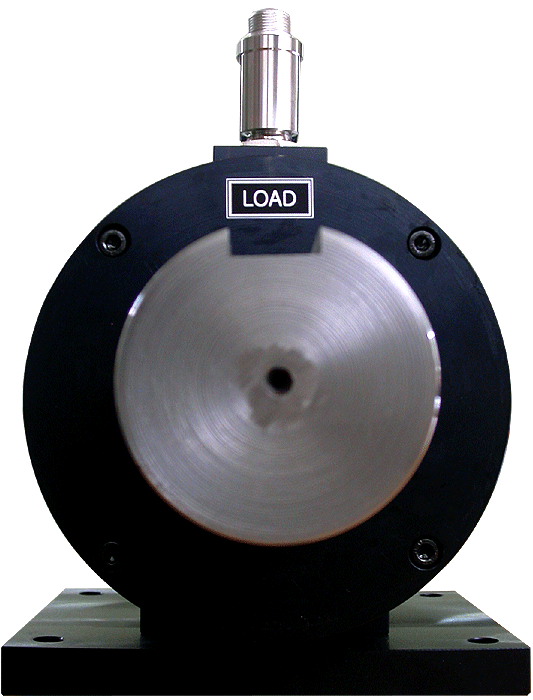

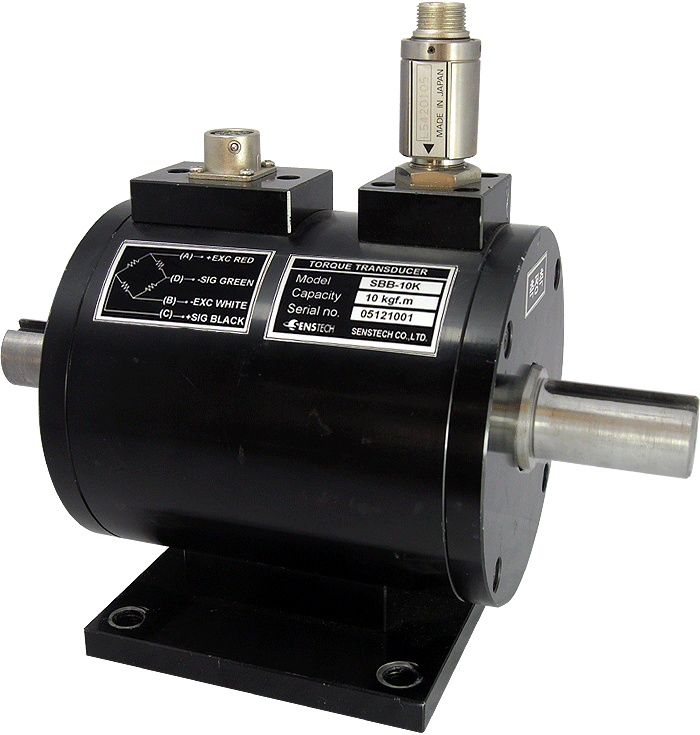

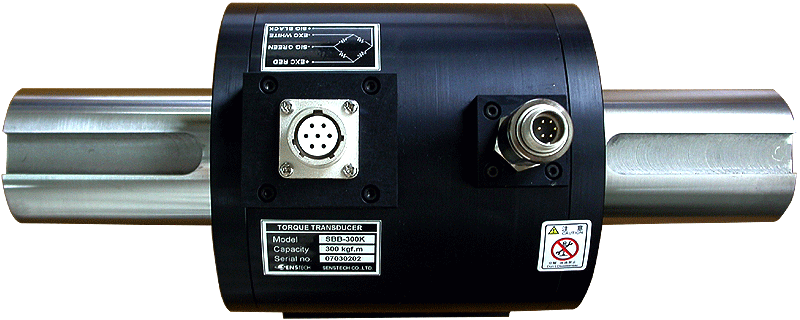

SHAFT TYPE TORQUE TRANSDUCERS
SBB

DIMENSION

제품 사양 카타로그 pdf 파일
catalog



DIMENSION TABLE (unit : mm)

Capacity A øB

C

øD

E

F

I

J

K

L

M

N

Q

P

1,2kgf-m 205 110 120 20 95 75 70 10 120 100 35 5 9 42.5
5,10kgf-m 220 110 130 23 105 85 70 10 120 100 36 7 9 45
20,50kgf-m 285 120 150 38 110 90 75 10 130 110 55 10 9 67.5
100,200kgf-m 350 140 154 63 120 95 90 15 160 135 80 18 11 98
300,400kgf-m 400 140 154 63 120 95 90 15 160 135 110 18 11 123

※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.

 FEATURE

 - RPM Sensor 부착형
 - 회전하는 물체의 연속적인 토르크 측정
 - Strain Gauge 방식으로서 브러쉬와 슬립링을 사용하여 정밀도가 높다.

 APPLICATION

- Motor의 동력 Test
- 감속기의 부하 Test
- 볼트, 너트 규정 Torque 체결장치
- 클러치, 브레이크 Test
- 클러치,변속기, 브레이크의 특성 Test

SPECIFICATION

Rated capacity 1kgf ~ 400kgf-m
Rated output 1.5mV/V ±1%
Nonlinearity 0.1% of R.O
Hysteresis 0.1% of R.O
Repeatability 0.1% of R.O
Terminal resistance input 350±3.5Ω
Terminal resistance output 350 ±3.5Ω
Insulation resistance 200MΩ
Temperature range compensated 0.3% R.O/10℃
Temperature range safe 0.2% Load/10℃
Exitation recommeneded 10V DC
Safe overload 150% R.C
