my location >> LVDT >> KTM

POTENTIOMETER TYPE

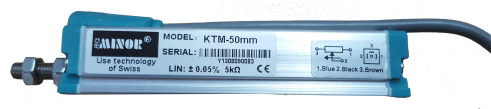

KTM (코어분리형)

제품 사양 카타로그 pdf 파일
catalog

FEATURE

코어 분리형으로 취급이 용이한 변위계 입니다. DC 출력 방식이며 내부 볼륨저항의 변화로 입력전압 대 출력 전압비로 출력됩니다. 정적측정은 물론 동적 측정에도 사용할수 있습니다.

- 고정도
- 고출력
- 반복성 우수
- 취급이 용이
- DC 출력
- 5V or 10V 권장

SPECIFICATION

KTM series 10 15 25 50 75 100 125 150 175 200 225 250 275 300 400
Total Electrical Travel(T.E) mm 12 17 27 52 77 102 127 152 177 202 227 252 277 302 402
Actlve Electrical Travel(A.E) mm 10 15 25 50 75 100 125 150 175 200 225 250 275 300 400
Resistance ± 20% kΩ 5.0
Mechanical Travel (M.T) mm 14 19 29 54 79 104 129 154 179 204 229 254 279 304 404
Output range Voltage Divider
Resolution infinite
Temperature Range ℃ -50 +120
Dimensions A mm 53 58 68 93 118 143 168 193 218 243 268 293 318 343 443
Total length mm 70 75 85 110 135 160 185 210 235 260 285 310 335 360 460

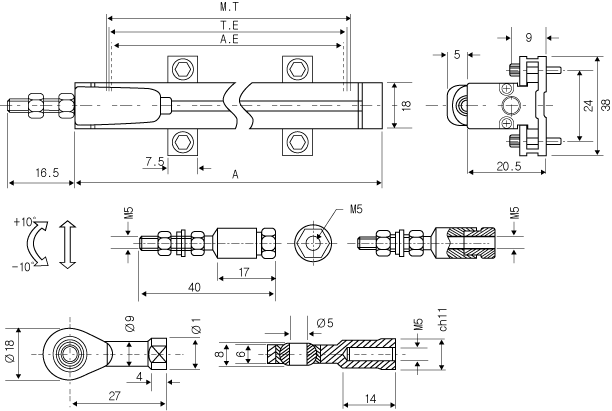

DIMENSION (unit : mm)




CIRCUIT DIAGRAM
