POTENTIOMETER TYPE

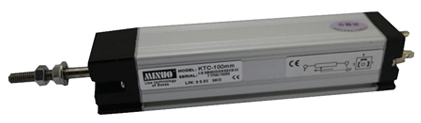

KTC

제품 사양 카타로그 pdf 파일
catalog

FEATURE

Compact한 형상으로 취급이 용이한 변위계 입니다.
DC 출력 방식이며 내부 볼륨저항의 변화로 입력전압 대출력 전압비로 출력됩니다.
정적측정은 물론 동적 측정에도 사용할수 있습니다.

- 고정도
- 고출력
- 반복성 우수
- 취급이 용이

SPECIFICATION

KTC Rod type series 75 100 110 125 130 150 175 200 225 250 275 300 325 350 375 400
Total Electrical Travel(T.E) mm 80 105 115 130 135 155 180 205 230 255 280 305 330 355 380 405
Actlve Electrical Travel(A.E) mm 75 100 110 125 130 150 175 200 225 250 275 300 325 350 375 400
Resistance ± 20% 5.0
Output Voltage Divider
Resolution Infinite
Temperature Range -50 ~ +120
Dimensions A mm 154 179 189 204 209 229 254 279 304 329 354 379 404 429 454 479

KTC Rod type series 425 450 475 500 550 600 650 700 750 800 850 900 950 1000 1150 1250
Total Electrical Travel(T.E) mm 430 455 480 505 555 605 655 705 755 805 855 905 955 1005 1155 1255
Actlve Electrical Travel(A.E) mm 425 450 475 500 550 600 650 700 750 800 850 900 950 1000 1150 1250
Resistance ± 20% 10.0
Output Voltage Divider
Resolution Infinite
Temperature Range -50 ~ +120
Dimensions A mm 504 529 554 579 629 679 729 779 829 879 929 979 1029 1079 1229 1329

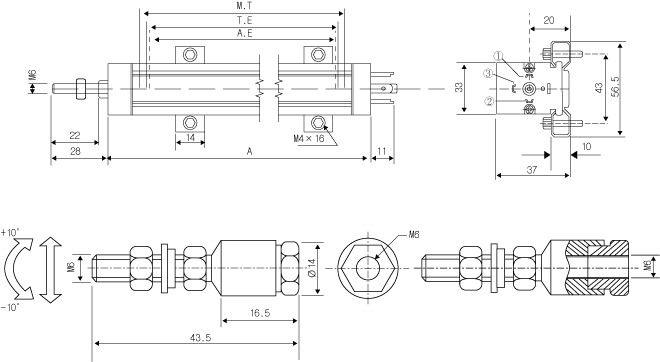

DIMENSION (unit : mm)
