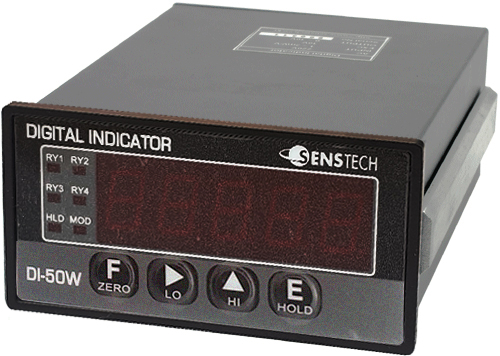

DIGITAL INDICATOR
DI-50W

DESCRIPTION

   본 제품은 스트레인게이지를 사용한 센스 및 미소전압출력 센스의 신호를 디지탈표시 및 아나로그 출력하는 인디게이트로서, 1000회/초의 고속 Sampling 및 비교출력이 가능한 제품입니다.

제품 사양 카타로그 pdf 파일    제품 메뉴얼    제품 도면

catalog | manual | dwg



FEATURE

- 고분해능 : 24bit ADC, 16bit DAC
- 높은 정밀도 (0.01% F·S 이상)와 안정성
- 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa)
- Analog Peak Hold
- 빠른 샘플링속도 (1000회/초)
- 시스템 오류 자동 복귀 (Watch dog)
- 실하중 및 센서 출력값 calibration
- Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero)

FUNCTION

- Peak & sample hold
- 상한, 하한 비교출력
- NG, OK 판정
- 4 Relay 접점 출력
- Analog out (DAC)


OPTION

- OP-01 : BCD paralle out
- OP-02 : RS232C serial interface
- OP-03 : RS485 Multi drop interface

SPECIFICATION

 적용센서  스트레인게이지식 센서
 센서 인가 전압 (로드셀 접속수)  DC 5V (350Ω 4개 접속가능)
 영점 조정 범위  100% F.S (Auto Zero)
 신호 입력 범위  0.5 ~ 3.0mV/V
 A/D변환기  24bit 1000회/초
 D/A변환기  16bit 1000회/초
 표시 범위  -19999 ~ +99999
 문자 크기  7 segment LED 14mm
 영점 변화  0.5μV/℃ 이내
 감도 변화  0.01%/℃ 이내
 전압/전류 출력  DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항)
 접점 용량  AC 250 5A
 접점 수명  500 만회 이상
 사용온도 범위  -10℃ ~ 60℃
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 90 ~ 240V 50/60Hz (DC 24V : 주문자 요청사항)
 외형 치수  96 × 48 × 128mm
 컷팅 치수  91.5 × 44.5mm
 중량  450 g

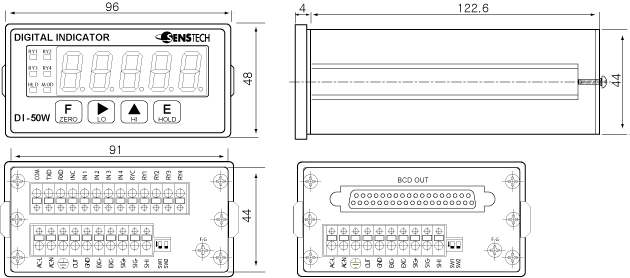

DIMENSION

   - OP-01 : BCD paralle out
