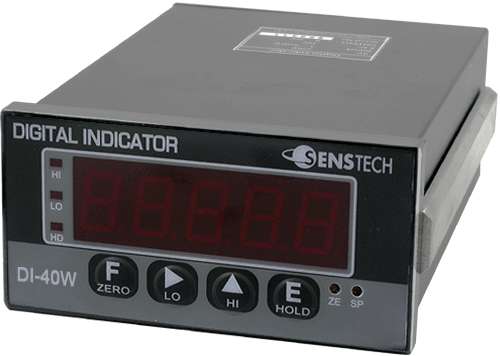

DIGITAL INDICATOR
DI-40W

 DESCRIPTION

  본 제품은 스트레인게이지를 사용한 센스 및 미소전압출력 센스의 신호를 디지탈표시 및 아나로그 출력하는 인디게이트로서, 1000회/초의 고속 Sampling 및 비교출력이 가능한 제품입니다.

제품 사양 카타로그 pdf 파일    제품 메뉴얼    제품 도면

catalog | manual | dwg



FEATURE

- 고분해능 : 24bit ADC
- 높은 정밀도 (0.01% F·S 이상)와 안정성
- 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa)
- Dynamic analog out
- 빠른 샘플링속도 (1000회/초)
- 시스템 오류 자동 복귀 (Watch dog)
- 실하중 및 센서 출력값 calibration
- Auto zero 기능 (디지털 표시 및 아날로그 출력 동시 Zero)
- Dynamic analog out

FUNCTION

- Peak & sample hold
- 상한, 하한 비교출력
- NG, OK 판정
- 4 RELAY 접점출력


OPTION

- OP-02 : RS232C serial interface
- OP-03 : RS485 Multi drop interface

SPECIFICATION

 적용센서  스트레인게이지식 센서
 센서 인가 전압 (로드셀 접속수)  DC 5V (350Ω 4개 접속가능)
 제로 조정 범위  3mV/V 50% F.S (Auto Zero))
 신호 입력 범위  0.5 ~ 3mV/V
 표시 범위  -19999 ~ +99999
 문자 크기  7 segment LED 14mm
 A/D 변환기  24 bit 1000회/초
 응답주파수  DC ~ 10kHz (-3dB)
 영점 변화  0.5μV/℃ 이내
 감도 변화  0.01%/℃ 이내
 전압/전류 출력  Dynamic DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항)
 접점용량  AC 250V 5A
 접점수명  500만회 이상
 사용온도 범위  -10℃ ~ 60℃
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 220V 50/60Hz(AC 110V, DC 24V :주문자 요청사항)
 외형 치수  96 × 48 × 128mm
 컷팅 치수  91.5 × 44.5mm
 중량  약 800 g

DIMENSION
