DIGITAL INDICATOR

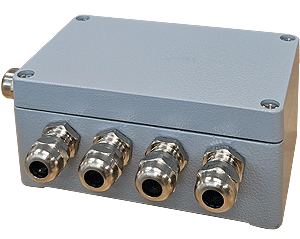

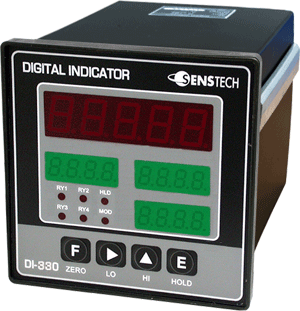

DI-330 & DSC30

 DESCRIPTION

제품 사양 카타로그 pdf 파일

catalog

   본 제품은 스트레인게이지를 응용하여 물리량을 측정하는 센서류 (하중,변위,압력,토오크 등) 및 미소 직류전압으로 출력되는 센서 3개를 사용하여 합산 및 평균측정이 가능하며, 디지털표시, 아날로그출력, 릴레이 출력 등의 기능을 가진 것으로 정적 측정이 필요한 곳에 적합합니다.



FEATURE

- 고분해능 : 24bit ADC, 16bit DAC
- 높은 정밀도 (0.02% FS 이상)와 안정성
- 시스템 오류 자동 복귀 (Watch dog)
- 실하중 및 센서 출력값 calibration
- Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero)

FUNCTION

- Peak & sample hold
- 상한, 하한 비교출력
- Analog out (DAC)
- NG, OK 판정기능
- 4 Relay 접점 출력

OPTION

- OP-01 : BCD paralle out
- OP-02 : RS232C serial interface
- OP-03 : RS485 Multi drop interface



SPECIFICATION

MODELDI-330(DIGITAL INDICATOR)DSC30(DIGITAL CONDITIONER)
 적용센서  -  스트레인게이지식 센서
 입력센서개수  -  3 channel
 센서 인가 전압  -  DC 5V
 DATA SCAN TIME  30ms/ch × 3ch = 90 ms  -
 영점 조정 범위  100% F.S (Auto Zero)  -
 신호 입력 범위  -  0.5 ~ 3mV/V
 표시 범위  개별표시창 : -1999 ~ +9999
 합산표시창 : -19999 ~ +99999
 -
 문자 크기  개별표시창 : 7 segment  LED 8mm
 합산표시창 : 7 segment  LED 14mm
 -
 A/D 변환기  -  24 bit
 D/A 변환기  16 bit  -
 영점 변화  -  0.5μV/℃ 이내
 감도 변화  -  0.01%/℃ 이내
 전압/전류 출력  DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항)  -
 접점용량  AC 250V 5A  -
 접점수명  500만회 이상  -
 사용온도 범위  -10℃ ~ 60℃  -10℃ ~ 60℃
 ENCLOSE  80% RH 이하 (결로 현상이 없을 것)  IP66, EN60529
 CABLE GRAND  -  ø7mm cable grand 4개
 사용 전원  AC 90 ~ 240V 50/60Hz  DC 8 ~ 12V, 2W
 외형 치수  97(W) × 97(D) × 141(H)mm  125(W) × 80(D) × 58(H)mm
 컷팅 치수  92.5 × 92.5mm  -
 중량  약 600 g  약 350 g

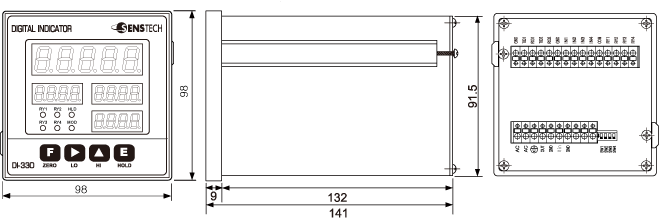

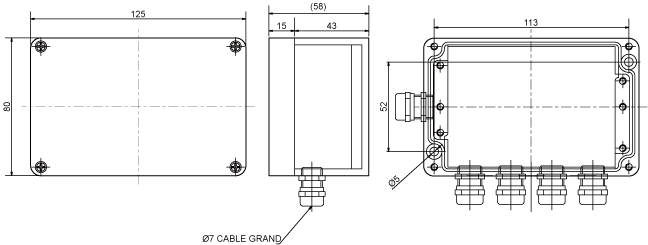

DIMENSION
