DIGITAL INDICATOR

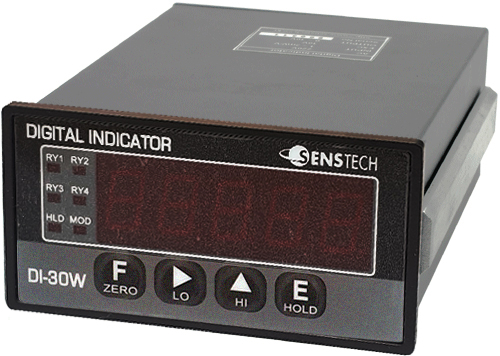

DI-30W

 DESCRIPTION

  본 제품은 회전체의 센서(근접스위치(당사의 경우 MP-981), ENCORDER) 신호를 rpm(revolutions per minute)으로 환산하여 디지탈 표시 및 아날로그 출력, 릴레이 출력 등의 기능을 수행하는 것으로서 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.

제품 사양 카타로그 pdf 파일    제품 메뉴얼    제품 도면

catalog | manual | dwg



FEATURE

- RPM 측정용으로 최적
- Pulse/circle 입력으로서 교정
- 시스템 오류 자동 복귀 (Watch dog)

FUNCTION

- Peak & sample hold
- 상한, 하한 비교출력
- 4 RELAY 접점출력
- Analog out (DAC)

OPTION

- OP-02 : RS232C serial interface
- OP-03 : RS485 Multi drop interface



SPECIFICATION

 적용센서  근접 센서(MP-981), Rotary Encorder
 센서 인가 전압  DC 12V
 측정 범위  Input frequency 5kHz max, 1 ~ 350 pulse/circle
 측정 정도  0.05%
 표시범위  0 ~ 99999
 최소단위  1 RPM
 문자 크기  7 segment LED 14mm
 전압/전류 출력  DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항)
 접점용량  AC 250V 5A
 접점수명  500만회 이상
 사용온도 범위  -10℃ ~ 60℃
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 220V 50/60Hz(AC 110V, DV 24V :주문자 요청사항)
 외형 치수  96 × 48 × 128mm
 컷팅 치수  91.5 × 44.5mm
 중량  약 800 g

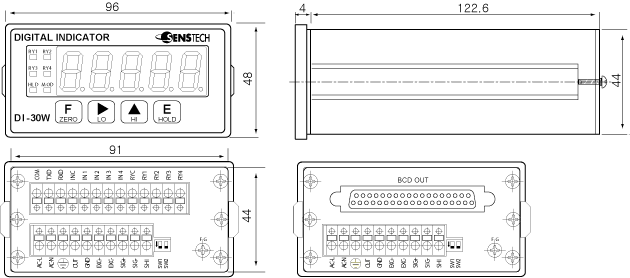

DIMENSION
