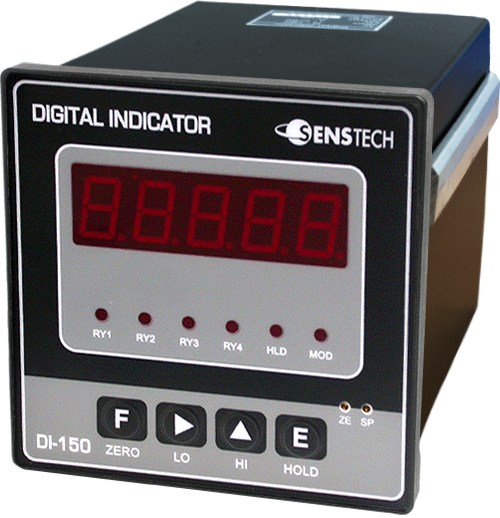

DESCRIPTION   본 제품은 스트레인게이지를 응용하여 물리량을 측정하는 센서류 (하중, 변위, 가속도 , 압력, 토오크 등)와 미소 직류 전압으로 출력되는 센서류의 사용에 적합한 모델로서 디지털 표시, 아날로그 출력, 릴레이 출력 등의 기능을 가진 것으로 주로 고속측정이 필요한 곳 (압입하중관리, 충격시험 등)에 사용되어지는 것으로 고속의 응답성과 높은 정밀도를 가집니다.
	catalog | manual
FEATURE - 초고속 변환 A/D (5000회/초) - 고분해능 (16bit A/D) - 고정밀도 (0.02% F.S 이상)와 안정성 - 실하중 및 센서 출력값 Calibration - 시스템 오류 자동 복귀 (Watch dog) - 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa) - Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero) FUNCTION - Peak & sample hold, Area peak hold - 상한, 하한 비교출력 - Analog out - NG, OK 판정기능 - 4 Relay 접점 출력 OPTION - OP-01 : BCD paralle out - OP-02 : RS232C serial interface - OP-03 : RS485 Multi drop interface - OP-04 : RS422A serial interface

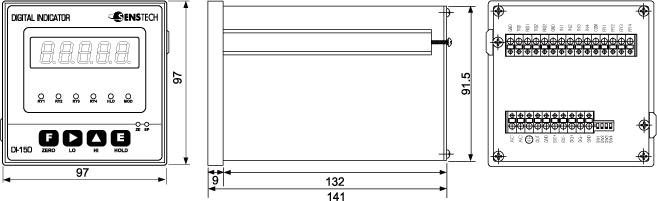

SPECIFICATION  적용센서  스트레인게이지식 센서  센서 인가 전압 (로드셀 접속수)  DC 5V (350Ω 4개 접속가능)  제로 조정 범위  100% F.S (Auto Zero)  신호 입력 범위  0.5 ~ 3mV/V  표시범위  -19999 ~ +99999  문자 크기  7 segment  LED 14mm  A/D 변환기  16 bit 5000회/초  D/A 변환기  16 bit 1000회/초  영점 변화  0.5μV/℃ 이내  감도 변화  0.01%/℃ 이내  전압/전류 출력  DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항)  접점용량  AC 250V 5A  접점수명  500만회 이상  사용온도 범위  -10℃ ~ 60℃  습도  80% RH 이하 (결로 현상이 없을 것)  사용 전원  AC 90 ~ 240V, 50/60Hz (DC 24V : 주문자 요청사항)  외형 치수  97 × 97 × 141mm  컷팅 치수  92.5 × 92.5mm  중량  약 600 g DIMENSION
