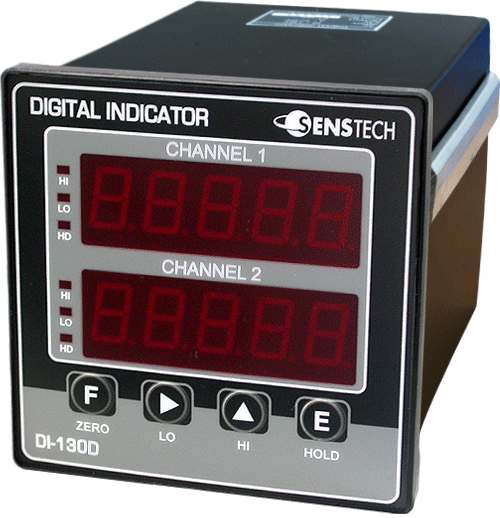

DESCRIPTION   본 제품은 스트레인게이지를 응용한 물리량을 측정하는 센서류(하중, 변위, 가속도, 압력, 토오크 등)와 미소 직류전압으로 출력되는 센서류의 사용에 적합하며, 특히 동일하거나 각기 다른 센서를 동시에 2개 설치하여 비교 측정할 때 편리합니다. 디지털 표시, 아날로그 출력, 릴레이 출력 등의 기능을 가진 것으로 전면부에 2개의 표시창을 가진 것이 특징입니다.
	catalog | manual
FEATURE - 2 channel 인디게이터 - 고분해능 : 24bit ADC, 16bit DAC - 높은 정밀도 (0.01% F·S 이상)와 안정성 - 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa) - 시스템 오류 자동 복귀 (Watch dog) - 실하중 및 센서 출력값 calibration - Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero) FUNCTION - Peak & sample hold - 상한, 하한 비교출력 - Analog output (DAC) - Channel 당 2 Relay 접점 출력 - Modbus RTU protocol OPTION - OP-01 : BCD parallel out (chnnel 1) - OP-02 : RS232C serial interface - OP-03 : RS485 Multi drop interface - OP-10 : 전원 DC24V 0.3A - OP-14 : 신호입력 5mV/V - OP-15 : 신호입력 10mV/V

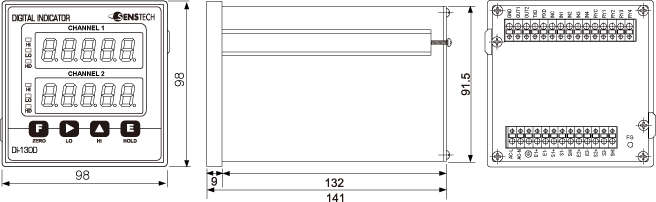

SPECIFICATION  적용센서  스트레인게이지식 센서  센서 인가 전압 (로드셀 접속수)  DC 5V (채널 당 350Ω 2개 접속 가능)  제로 조정 범위  100% F.S (Auto Zero)  신호 입력 범위  0.5 ~ 3mV/V  표시 범위  -19999 ~ +99999  문자 크기  7 segment  LED 14mm  A/D 변환기  24 bit 100 sps/channel  D/A 변환기  16 bit 100 Hz/channel  온도 특성  ±10ppm/℃  전압/전류 출력  DC 0 ~ ±10V or 4 ~ 20mA  접점용량  AC 250V/DC 30V 3A  접점수명  107회 이상, 정격부하에서 105회 이상  사용온도 범위  -10℃ ~ 50℃  습도  80% RH 이하 (결로 현상이 없을 것)  사용 전원  AC 90 ~ 240V, 50/60Hz 12VA  외형 치수  98 × 98 × 141mm  컷팅 치수  92.5 × 92.5mm  중량  약 700 g DIMENSION
