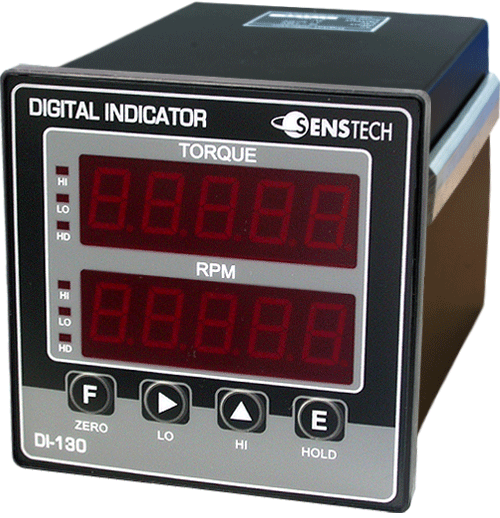

DESCRIPTION   본 제품은 스트레인게이지를 응용한 접촉식 토오크 센서와 근접센서(당사의 경우 MP-981 센서)에서 펄스 신호를 입력받아 각각으로 2개의 디지털 표시, 아날로그 출력, 릴레이 출력 등의 기능을 수행하는 것으로 비교적 빠른 응답성과 높은 정밀도를 가집니다.
	catalog | manual
FEATURE - TORQUE & RPM 동시측정 및 표시 - 고분해능 : 24bit ADC, 16bit DAC - 높은 정밀도 (0.01% F·S 이상)와 안정성 - 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa) - 빠른 샘플링속도 (2,000 sps) - 시스템 오류 자동 복귀 (Watch dog) - 실하중 및 센서 출력값 calibration - Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero) FUNCTION - Peak & sample hold - 상한, 하한 비교출력 - Analog output (DAC) - Channel 당 2 Relay 접점 출력 - Modbus RTU protocol OPTION - OP-01 : BCD parallel out (CH1) - OP-02 : RS232C serial interface - OP-03 : RS485 Multi drop interface - OP-10 : 전원 DC24V 0.3A - OP-14 : 신호입력 5mV/V (CH1) - OP-15 : 신호입력 10mV/V (CH1)

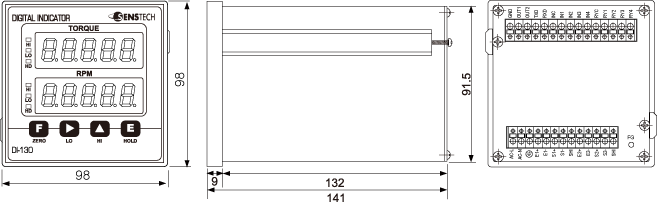

SPECIFICATION  적용센서  Torque : 스트레인게이지식 Torque 센서  RPM : 근접센서 (MP-981)  센서 인가 전압  Torque : DC 5V  RPM : DC 12V  제로 조정 범위  Torque : 100% F.S (Auto Zero)  신호 입력 범위  Torque : 0.5 ~ 3mV/V  입력 펄스 수  RPM : 1 ~ 350 pulse/circle  표시범위  Torque : -19999 ~ +99999  RPM : 0 ~ +99999  문자 크기  7 segment  LED 14mm  A/D 변환기  Torque : 24 bit 2,000 sps  RPM : Input frequency 1 ~ 10kHz  D/A 변환기  Torque : 16 bit 2kHz  RPM : 16bit  온도 특성  ±10ppm/℃  전압/전류 출력  DC 0 ~ ±10V or 4 ~ 20mA  접점용량  AC 250V/DC 30V 3A  접점수명  107회 이상, 정격부하에서 105회 이상  사용온도 범위  -10℃ ~ 50℃  습도  80% RH 이하 (결로 현상이 없을 것)  사용 전원  AC 90 ~ 240V, 50/60Hz 12VA  외형 치수  98 × 98 × 141mm  컷팅 치수  92.5 × 92.5mm  중량  약 700 g DIMENSION
