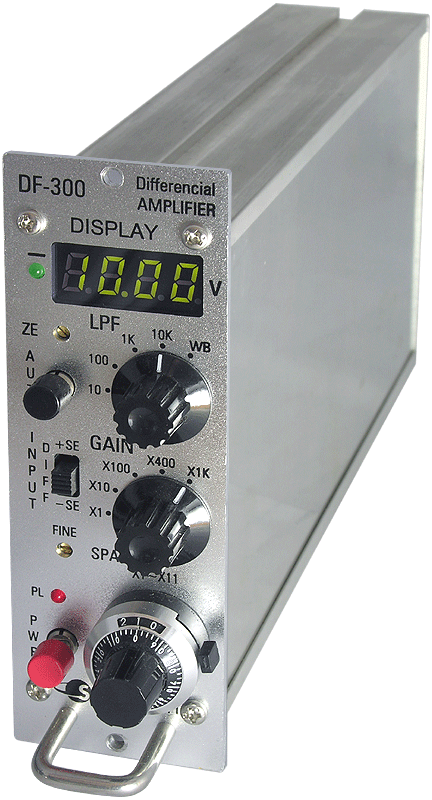

DYNAMIC DIFFERENTIAL AMPLIFIER
ST-DF300

DESCRIPTION

  본 제품은 Dynamic differential amplifier로서 단독, 또는 sub rack case를 사용하여 Multi-chnnel로 사용이 가능하며, 각 util 별로 전압출력이 LED로 표시되어 사용자가 관측을 하면서 측정할 수 있습니다.

제품 사양 카타로그 pdf 파일    제품 메뉴얼

catalog | manual



FEATURE

- 자동 온도 보상회로 내장
- Volume에 의한 zero, span 조정이 용이
- Rotary switch에 의한 gain, LPF의 단계별 조정기능 내장
- LED에 의한 전압 출력 관측 가능
- One touch auto zero 기능

SPECIFICATION

 입력범위  Max ±12V
 입력 임피던스  500MkΩ
 Gain (Max 1000)  Switch : 1, 10, 100, 400, 1000배
 Span : 1~11, ±0.1% accuracy, FINE Adjust
 비직선성  ±0.01%
 사용온도 범위  -10℃ ~ 60℃
 안정도 (온도특성)  ±0.01%/℃
 Common mode  DC : 130dB
 AC 60Hz gain 1000 : 125dB
 Bandwidth  20kHz (-3dB) at gain 1000
 Low pass filter  10Hz, 100Hz, 1kHz, 10kHz. WB
 Butterworth response -12dB.Oct
 정격출력  Tow grounding output
 ±10V at 100mA, ±10V at 20mA
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 220V 50/60Hz(AC 110V :주문자 요청사항)
 교정치  200με, 2000με
 0.5mV/V = 1000μStrain

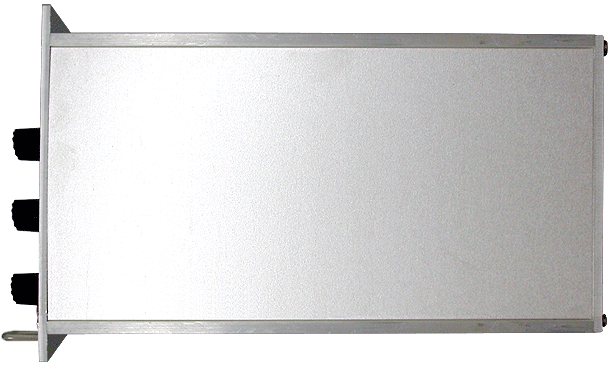

DIMENSION
