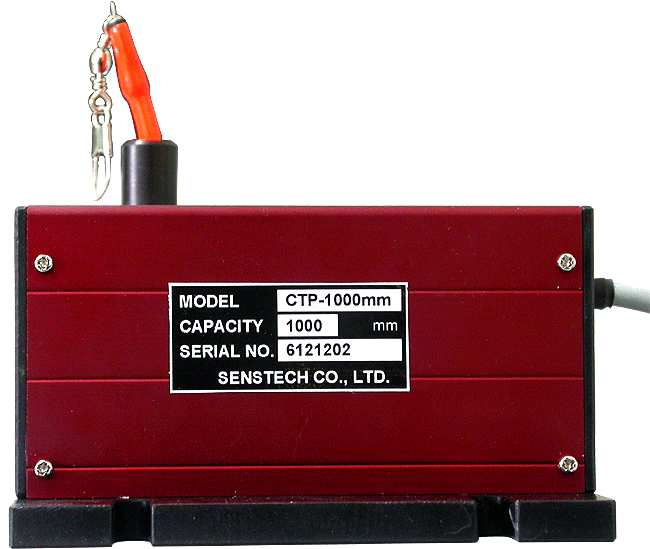

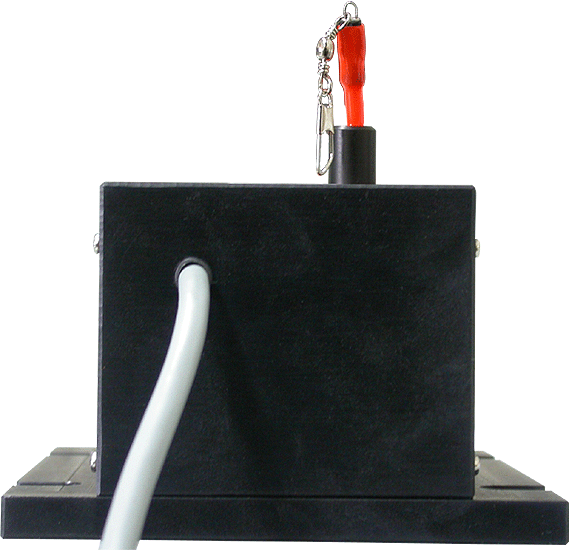

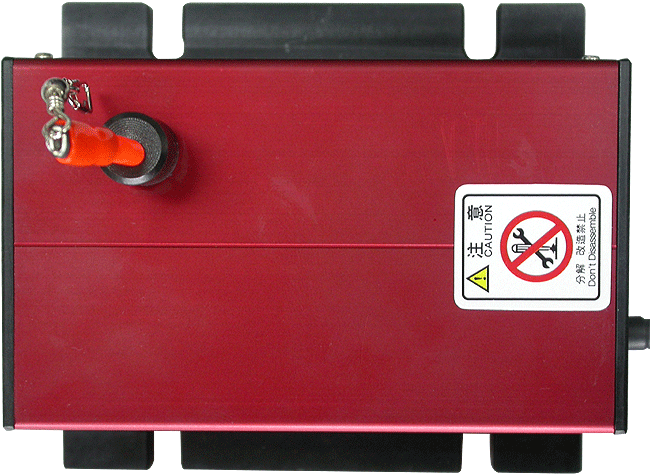

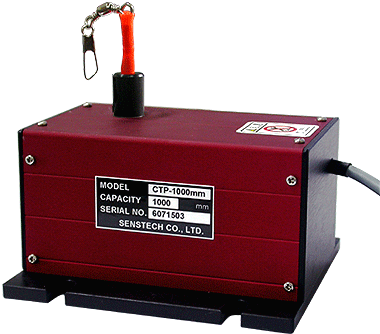

CABLE SENSOR
CTP

제품 사양 카타로그 pdf 파일
catalog

FEATURE

- Wire를 이용한 이동거리, 위치, 수위측정
- 각종설비 및 구조물의 위치 제어에 폭넓게 적용
- Potentiometer Output

SPECIFICATION

Full stroke Range 0.5M, 1M, 2M
Output signal voltage divider (Potentiometer)
Accuracy ±0.25% full stroke
Repeatability ±0.02% full stroke
Measuring cable Ø0.45 stainless steel
Power supply 5V, 10V
Resistance range 0.5m (0~2.5kΩ) , 1m (0~5kΩ)
Min.practical independent linearity ±0.15%, <300Ω, ±0.075%, ≥300Ω
Dielectric strength 1,000V rms
Min,insulation resistance 1000MΩ
Maximun noise 100Ω
Max.end voltage 0.25% of input voltage
Cable Ø4 Shield 2m

DIMENSION

Stroke A B C D E F G H J K L M N O
0.5M, 1M 60 74 90 20 60 100 6 72 23 7 42 57 15 45
2M 100 119 135 25 65 115 8.5 120.8 26.5 9 74 106 25 87

※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.
