SIGNAL CONDITIONER
ST-CN100

 DESCRIPTION

  본 제품은 Signal conditioner로서 저가이며, 계장용 제어판에 적합하도록 설계 및 제작되었습니다.
사용 용도로 potentiometer, 직류전류 출력형 Transducer의 신호변환에 활용됩니다.

제품 사양 카타로그 pdf 파일    제품 메뉴얼

catalog | manual



FEATURE

- 단계별 필터링 기능 내장
- Volume에 의한 zero, span 조정이 용이
- 응답주파수 DC ~ 10kHz

SPECIFICATION

 센서 공급 전압  DC 10V, ±15V
 Potentiometer 저항  1kΩ ~ 100kΩ
 정격 출력  전압 0 ~ 10V (부하저항 200Ω이상)
 전류 4~ 20mA (부하저항 300Ω이하)
 영점 조정 범위  20%, 10회전
 감도 조정 범위  20%, 10회전
 응답주파수  DC ~ 10kHz (-3dB)
 Low pass filter  10Hz, 100Hz, 1kHz, Pass
 비직선성  0.02% F.S
 사용온도 범위  -10℃ ~ 60℃
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 220V 50/60Hz
 (AC 110V :주문자 요청사항)

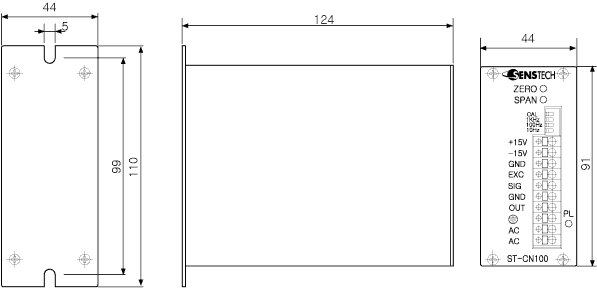

DIMENSION
