my location >> Dynamic strain amplifier >> ST-BR01, ST-BR16

BRIDGE BOX

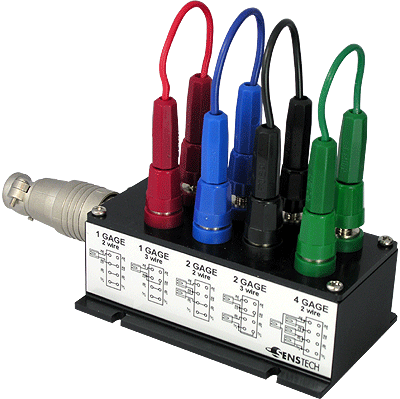

ST-BR01

제품 사양 카타로그 pdf 파일
catalog

DIMENSION



ST-BR16

 DESCRIPTION

  본 제품은 STRAIN GAUGE BALANCE 16 Channel Unit로서, 각각의 채널은 Quarter, Full 브릿지를 구성할 수 있습니다.



FEATURE

- Bridge 공급전압 스위치 내장(2V, 5V, 10V)
- Bridge 출력 Monitoring 단자 내장
- Gauge 120Ω /350Ω 선택 스위치 내장
- Bridge Balance 조정 볼륨 내장

SPECIFICATION

 브릿지 회로 구성  Quarter, Full
 브릿지 공급 전압  DC 2.5V, 5V, 10V
 적용 브릿지 전압  Quarter - 120Ω, 350Ω
 Full - 100Ω ~ 1kΩ
 발란스 범위 (Quarter)  ±5000με
 전원  AC 220V 60Hz (선택사양 110V)
 CASE  19" 3U sub rack case

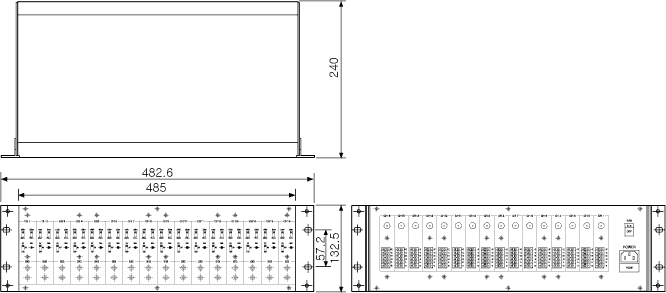

DIMENSION
