DESCRIPTION
	catalog | manual | dwg

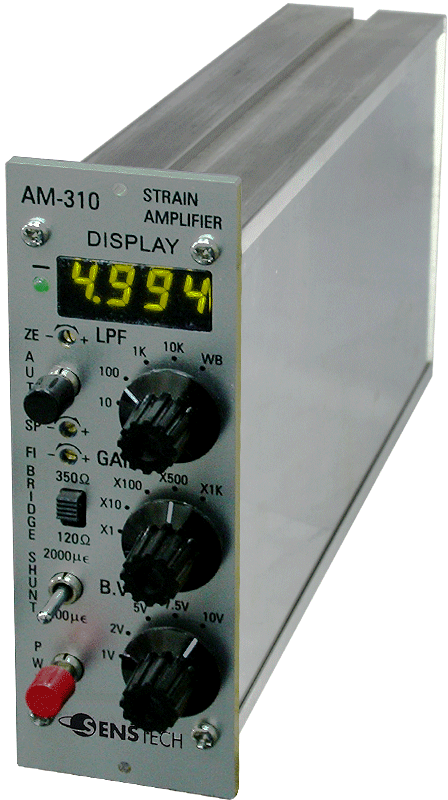

본 제품은 Dynamic strain amplifier로서 단독, 또는 sub rack case를 사용하여 Multi-chnnel로 사용이 가능하며, 각 util 별로 전압출력이 LED로 표시되어 사용자가 관측을 하면서 측정할 수 있습니다. 사용 용도로 strain gauge 응용 sensor류와 potentiometer, mV 출력용 sensor와 half 및 full bridge의 strain 측정에 활용이 가능한 고급형 제품입니다. FEATURE - 자동 온도 보상회로 내장 - Volume에 의한 zero, span 조정이 용이 - Rotary switch에 의한 gain, LPF의 단계별 조정기능 내장 - Bridge 공급전원 선택 switch 외부 장착 - LED에 의한 전압 출력 관측 가능 - One touch auto zero 기능 - 자체 calibration 기능 내장
SPECIFICATION  브릿지 전압  정전압 DC 1V, 2V, 5V, 7.5V, 10V  적용 브릿지 저항  120Ω ~ 350Ω  정격 출력  전압 ±10V (부하저항 200Ω이상)  Option : 전류 4~ 20mA (OUT2)  영점 조정 범위  10%, 10회전  Gain (Max 1000)  Switch : 1, 10, 100, 400, 1000배  Span : ×1 ~ ×10, FINE : ×1 ~ ×0.9  S/N비  54dB  표시부  4 digit  응답주파수  DC ~ 20kHz (-3dB)  Low pass filter  10Hz, 100Hz, 1kHz, 10kHz. WB  비직선성  ±0.01% F.S  사용온도 범위  0℃ ~ 60℃  안정도 (온도특성)  감도 ±0.03%/℃  습도  80% RH 이하 (결로 현상이 없을 것)  사용 전원  AC 220V 50/60Hz (AC 110V :주문자 요청사항)  교정치  200με, 2000με  0.5mV/V = 1000μStrain   DIMENSION
