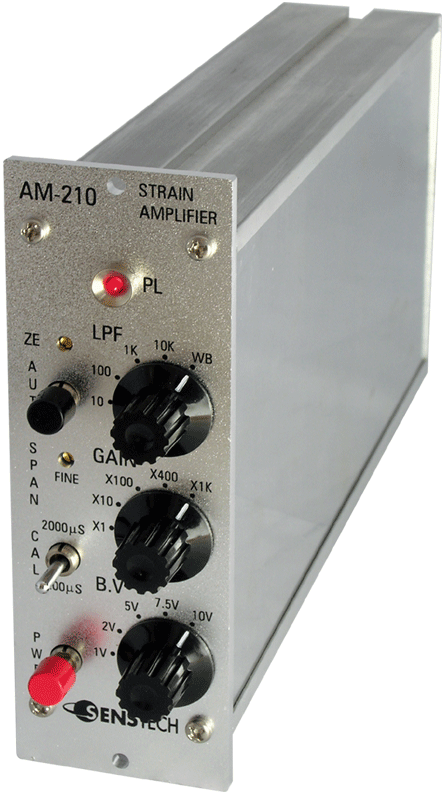

DYNAMIC STRAIN AMPLIFIER
ST-AM210

 DESCRIPTION

제품 사양 카타로그 pdf 파일    제품 메뉴얼
catalog | manual

  본 제품은 Dynamic strain amplifier로서 단독, 또는 sub rack case를 사용하여 Multi-chnnel로 사용할 수 있습니다.
사용 용도로 strain gauge 응용 sensor류와 potentiometer, mV 출력용 sensor와 half 및 full bridge의 strain 측정에 활용이 가능한 제품입니다.

FEATURE

- 자동 온도 보상회로 내장
- Volume에 의한 zero, span 조정이 용이
- Rotary switch에 의한 gain, LPF의 단계별 조정기능 내장
- Bridge 공급전원 선택 switch 외부 장착
- One touch auto zero 기능
- 자체 calibration 기능 내장

SPECIFICATION

 브릿지 전압  정전압 DC 1V, 2V, 5V, 7.5V, 10V
 적용 브릿지 저항  100Ω ~ 1kΩ
 정격 출력  전압 ±10V (부하저항 200Ω이상)
 Option : 전류 4~ 20mA (부하저항 300Ω이하)
 영점 조정 범위  10%, 10회전
 Gain (Max 1000)  Switch : 1, 10, 100, 400, 1000배
 Span : ×1 ~ ×10, FINE : ×1 ~ ×0.9
 S/N비  54dB
 응답주파수  DC ~ 20kHz (-3dB)
 Low pass filter  10Hz, 100Hz, 1kHz, 10kHz. WB
 비직선성  ±0.01% F.S
 사용온도 범위  0℃ ~ 60℃
 안정도 (온도특성)  감도 ±0.03%/℃
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 220V 50/60Hz
 (AC 110V :주문자 요청사항)
 교정치  200με, 2000με
 0.5mV/V = 1000μStrain



DIMENSION
