AC AMPLIFIER
ST-ACM100

 DESCRIPTION

  본 제품은 AC amplifier로서 저가이며, 계장용 제어판에 적합하도록 설계 및 제작되었습니다.
사용 용도로 차동트랜스형(AC type) LVDT의 신호를 변환 및 증폭하는데 활용됩니다.

제품 사양 카타로그 pdf 파일    제품 메뉴얼

catalog | manual



FEATURE

- 단계별 필터링 기능 내장
- Gain 설정 스위치 내장 (4단계)
- Volume에 의한 zero, span 조정이 용이
- 응답주파수 500Hz

SPECIFICATION

 적용 센서  차동트랜스형 LVDT (FULL/HALF TYPE)
 센서 인가 전압  AC 2Vrms 5kHz/10kHz
 정격 출력  전압 ±10V (부하저항 200Ω이상)
 전류 4~ 20mA (부하저항 300Ω이하)
 영점 조정 범위  10%, 10회전
 감도 조정 범위  1500 Multiplier
 S/N비  51dB
 응답주파수  500Hz
 Low pass filter  10Hz, 100Hz, Pass
 비직선성  0.1% F.S
 사용온도 범위  -10℃ ~ 60℃
 습도  80% RH 이하 (결로 현상이 없을 것)
 사용 전원  AC 220V 50/60Hz
 (AC 110V :주문자 요청사항)

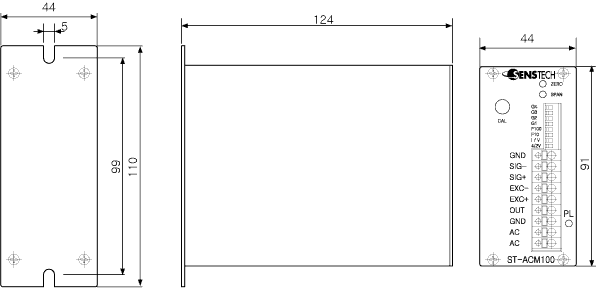

DIMENSION
