PORTABLE DATA LOGGER
GTDL-152

 DESCRIPTION

제품 사양 카타로그 pdf 파일

catalog

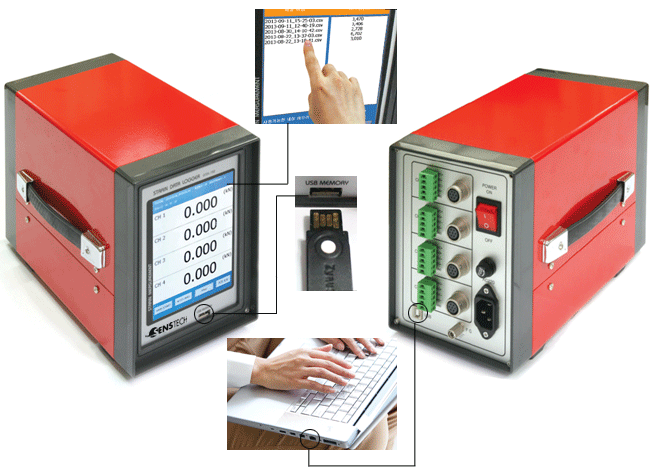

  본 제품은 SD 데이터 메모리와 터치 스크린을 내장하고 있으므로 PC와 연결 없이도 데이터확인 및 저장이 가능한 4채널 스트레인 측정기입니다.
  STRAIN GAGE 를 연결하여 변형율을 측정할 수 있으며, LOADCELL, LVDT, PRESSURE, TORQUE, 가속도센서, POTENTION METER,RTD,전압 등의 센서측정이 가능합니다. 또한 전면에 USB 메모리 포트를 탑재하여 PC로의 데이터 이동이 용이합니다.

FEATURE

- 4채널 정·동적 데이타로거
- 터치스크린과 데이터 메모리기능을 갖춘 다기능형
- 120Ω,350Ω 브릿지 회로를 내장함으로써, 별도의 브릿지 BOX 불 필요함
- Low Pass Filter 회로에 의한 Noise 제거기능
- Autozero 버턴에 의한 자동영점 조정기능
- 각 채널별 1게이지 3선식법, 2게이지법, 4게이지법 연결 가능
- 원터치 원형콘넥터 겸용 ( Tajimi Connector )
- 소형, 경량, USB 인터페이스

SPECIFICATION

 Model  GTDL-152  GTDL-152-D
 Number of Channel  4 Channels  4 Channels & Digimatic 4 Ch.
 Display & Data Memory  5.6" TFT Touch LCD
 4G SD Data Memory , USB Memory Stick Port (EXT)
 Measure Hz  1000 Hz
 Connector for sensor  5p Screw connector & TAJIMI
 Input Sensor  - 1Gage & 2Gage : 120Ω , 350Ω
 - 4Gage Bridge Sensor : 0.5 mV/V ~ 100mV/V
 - Potentionmeter Sensor
 - Pt100 온도센서
 - Voltage : 10V
 Strain Input Range  10000, 100000, 1000000 X 10-6 strain
 Low Pass Filter  10Hz, 100Hz, 1Khz, Pass
 Interface  USB
 Program  Multiscan S/W & Multiload S/W
 Demension  140(W)*190(H)*270(D)mm
 Power  AC220V, 50~60Hz
